  • 首页 > 台湾千岛 > 两轴自动求心气压夹盘MS
    两轴自动求心气压夹盘MS
    两轴自动求心气压夹盘专供中心机及各式工作台面的加工而设计,在X,Y两轴间同时夹持任何异形工件具快速自定工件中心之功能,具10大特色:
    1.气缸防锈处理:
     在潮湿及工作环境较差的情况,气缸内部经防锈处理,不会生锈或卡死。
    2.防尘装置:
     在工作台上的钻铣工作、切屑及冷却液不易进入夹盘内部,确保夹盘的使用寿命及精度。
    3.生爪精密定位:
     设有定位销使生爪在重复拆装式仍保持良好的定位精度。
    4.多边夹持、自定中心:
     有别于虎钳的单一轴向夹持,两轴自动求心气压夹盘分别在X,Y两轴向分割
    成两组夹持动作, 且同时自定工件中心,能快速准确的固定工件,在任一轴
    向铣削均能达到稳固效果。 5.异形工件专用:
     铸造件、锻造件、锯件之外型尺寸均有很大的差异,两轴向同时夹持皆能快速定位。
    6.文型设计:
     侧边平行、校正中心即可连成快速换模、省时迅速。
    7.凸缘设计:
     固定夹盘于工作台时,只需配合T型螺丝安装简易,免除夹盘使用连结盘的困扰。
    8.生爪的成型加工:
     因工件形状不同,使用生爪做成型加工后,即可夹持工件做切削加工,最符合经济效益。
    9.多组安装效益:
     安装数组夹盘于工作台上,只做侧边平行校正即可对正中心同时加工,最符合经济效益。
    10.生爪、硬爪可替换使用:
     与CNC车床夹盘之硬爪皆可替换使用,节省成本。
    型号/规格:
    型号\规格 活塞面积 柱塞行程
    (mm)
    爪行程
    (mm)
    A B
    推力侧 拉力侧 推力侧 拉力侧
    MS-06 127 108 122 117 12 5.5
    MS-08 184 157 176 169 16 7.4
    MS-10 270 239 254 241 19 8.8
    型号/尺寸:
    型号\规格 空压夹持力(kN) 净重(kg) 夹持范围
    MS-06 4000    (39.2) 22.8 ∮15∼∮175
    MS-08 5500    (53.9) 42.4 ∮20∼∮210
    MS-10 8400    (82.3) 63.1 ∮33∼∮250

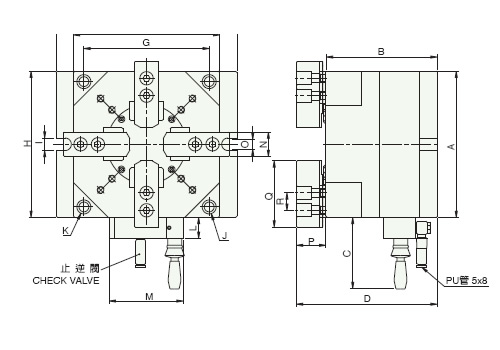

    型号/尺寸:
    型号\规格 主轴鼻端番号 A B C D E F G H I J
    MS-06 175 135 135 100 174 225 175 145 145 18 8-M8×1.25P
    MS-08 210 160 160 107 202 260 210 180 180 18 8-M10×1.5P
    MS-10 250 185 185 107 231 310 250 215 215 18 8-M10×1.5P
    型号/尺寸:
    型号\寸法 K L M N O P Q R
    MS-06 4-M10×1.5P 26 88 31 12 39 73 20
    MS-08 4-M12×1.75P 30 106 35 14 42 95 25
    MS-10 4-M16×2P 30 106 40 46 46 110 30
