短圆柱连接形式。
大通孔,弹簧夹紧、气孔松开，夹持精度高。
一台设备一般同时配装两台卡盘使用。
适用于石油、化工、地质、冶金行业。
是数控管子加工机床配套的专用卡盘。
|

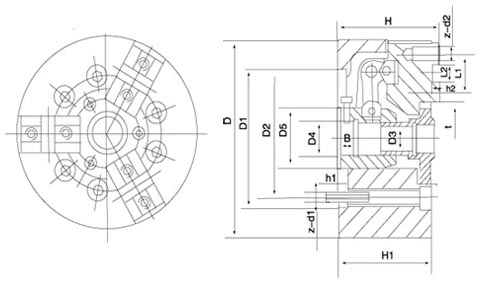

尺寸参数：
| 规格D |
D1 |
D2 |
D3 |
D4 |
D5 |
H1 |
H |
h1 |
h2 |
B |
z-d1 |
z-d2 |
L1 |
L2 |
| K42-200 |
140 |
120 |
32 |
M36×2 |
62 |
100 |
107 |
3 |
7 |
18 |
6-M12 |
6-M12 |
38 |
16 |
| K42-250 |
140 |
120 |
35 |
M45×2 |
62 |
120 |
128 |
6 |
9 |
26 |
6-M12 |
6-M16 |
48 |
20 |
| K42-300 |
185 |
160 |
45 |
M56×3 |
85 |
120 |
128 |
9 |
11 |
25 |
6-M16 |
6-M16 |
48 |
20 |
| K42-370 |
230 |
205 |
52 |
M64×3 |
105 |
138 |
146 |
2.5 |
9 |
25 |
6-M16 |
6-M16 |
48 |
20 |
性能参数：
| 规格D |
爪行程t（直径） |
楔心套行程Lmax |
许用推拉力kN |
极限转速r/min |
最大夹紧力kN |
配套油缸 |
| K42-200 |
20 |
25 |
28 |
2000 |
50 |
P22(125,160) P23160 |
| K42-250 |
20 |
25 |
35 |
1600 |
60 |
P22(125,160) P23160 |
| K42-300 |
20 |
25 |
40 |
1300 |
70 |
P22(125,160) P23200 |
| K42-370 |
20 |
30 |
48 |
1000 |
85 |
P22(125,160) P23200 |
|
