短圆柱连接形式。
适用于加工各种异形零件，尤其是阀门类零件。
性能可靠，经济实用。
|

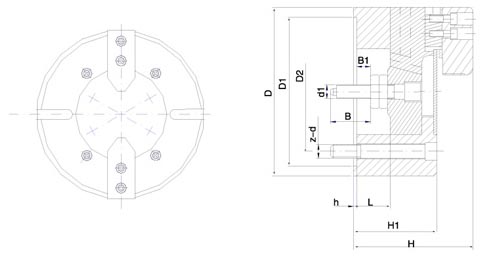

尺寸参数：
| 规格D |
D1 |
D2 |
d1 |
H1 |
H |
h |
p |
Qmax |
Qmin |
Rmax |
Rmin |
B |
B1max |
B1min |
z-d |
| K50-160 |
130 |
110 |
M16 |
70 |
113 |
4 |
20 |
16 |
6 |
38 |
33 |
30 |
1 |
-18 |
4-M12 |
| K50-200 |
165 |
130 |
M20 |
80 |
131 |
4 |
24 |
25 |
8 |
44 |
38 |
36 |
2 |
-21 |
4-M14 |
| K50-250 |
210 |
171.4 |
M22 |
95 |
155 |
5 |
28 |
31 |
10 |
57 |
50 |
39 |
4 |
-23 |
4-M16 |
| K50-320 |
270 |
235 |
M22 |
105 |
177 |
6 |
32 |
44 |
12 |
75 |
67 |
45 |
7 |
-23 |
4-M18 |
性能参数：
| 规格D |
楔心套行程Lmax |
爪行程t（直径） |
许用推拉力kN |
最大夹紧力kN |
极限转速r/min |
夹紧范围 |
撑紧范围 |
净重kg |
| K50-160 |
19 |
10 |
7.5 |
16.7 |
3000 |
20-160 |
35-160 |
10 |
| K50-200 |
23 |
12 |
12 |
26.7 |
2500 |
20-200 |
35-200 |
20 |
| K50-250 |
27 |
14 |
22 |
49 |
2000 |
30-250 |
45-250 |
31 |
| K50-320 |
30 |
16 |
30 |
66.8 |
1500 |
35(50)-320 |
50(65)-320 |
53 |
|
