  • 首页 > 动力卡盘 > 二爪楔式动力卡盘
    二爪楔式动力卡盘
    短圆柱连接形式。
    卡爪结构形式分为:K51B型(十字键结构软爪)和K51C(梳齿结构软爪)。
    适用于盘类零件的加工。
    性能可靠,经济实用。

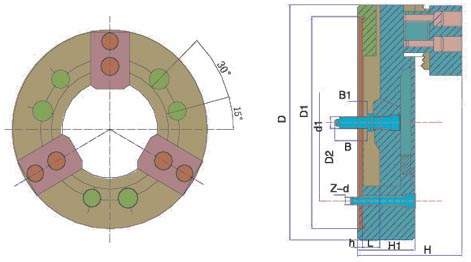

    尺寸参数:
    规格D D1 D2 d1 H1 H h p Qmax Qmin Rmax Rmin B B1max B1min z-d
    K51-160 130 110 M16 70 113 4 20 16 6 38 33 30 1 -18 6-M10
    K51-200 165 130 M20 80 131 4 24 25 8 44 38 36 2 -21 6-M12
    K51-250 210 160 M22 95 155 5 28 31 10 57 50 39 4 -23 6-M14
    K51-320 270 235 M24 105 177 6 32 44 12 75 67 45 7 -23 4-M16
    K51-400 340 250 M24 115 199 6 45 68 13 76 67 43 12 -22 4-M20
    K51-500 440 320 M30 125 219 7 50 92 13 95 85 60 12 -26 4-M20
    K51-630 560 400 M36 150 263 8 55 119 11 120 108 79 15 -30 4-M24
    性能参数:
    规格D 楔心套行程Lmax 爪行程t(直径) 许用推拉力kN 最大夹紧力kN 极限转速r/min 夹紧范围 撑紧范围 净重kg
    K51-160 19 10 15 30 3000 20-160 35-160 12
    K51-200 23 12 25 20 2500 20-200 35-200 22
    K51-250 27 14 35 75 2000 30-250 45-250 34
    K51320 30 16 48 100 1500 35(50)-320 50(65)-320 53
    K51-400 34 18 70 155 1000 35(65)-400 50(80)-400 83
    K51-500 38 20 110 245 700 40(105)-500 60(125)-500 134
    K51-630 45 24 150 334 500 50(140)-630 70(160)-630 --
