与主轴直接连接,刚性好,精度高。
防尘效果好,使用寿命长。
适用于盘类零件的精加工,也可用于毛坯加工。
|

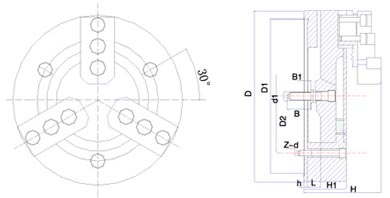

尺寸参数：
| 规格D |
D1 |
D2 |
H1 |
H |
h |
h1 |
B |
p |
Qmax |
Qmin |
Rmax |
Rmin |
B1max |
B1min |
d1 |
d2 |
z-d |
| K54-160 |
82.563 |
104.8 |
76 |
122 |
15 |
6.5 |
30 |
20 |
21.5 |
10.5 |
32 |
29.5 |
6 |
-9 |
16.3 |
M16 |
6-M10 |
| K54-200 |
106.375 |
133.4 |
90 |
142 |
16 |
6.5 |
35 |
24 |
28 |
12.5 |
40.5 |
37 |
6 |
-14 |
19.5 |
M20 |
6-M12 |
| K54-250 |
139.719 |
171.4 |
102 |
157 |
18 |
8 |
48 |
28 |
44.5 |
14.5 |
45.9 |
41.5 |
13 |
-12 |
24.2 |
M24 |
6-M16 |
| K54-315 |
196.869 |
235 |
125 |
192 |
20 |
10 |
48 |
32 |
53 |
26 |
62.7 |
57.5 |
20 |
-10 |
29.4 |
M24 |
6-M20 |
| K54-400 |
196.869 |
235 |
130 |
210 |
20 |
10 |
50 |
45 |
72 |
30 |
70.5 |
64.3 |
22 |
-13 |
29.4 |
M30 |
6-M20 |
性能参数：
| 规格D |
楔心套行程Lmax |
爪行程t（直径） |
许用推拉力kN |
最大夹紧力kN |
极限转速r/min |
夹紧范围 |
撑紧范围 |
推荐油缸 |
净重kg |
| K54-160 |
15 |
5 |
18 |
52 |
5200 |
12-140（160） |
60（30）-140（160） |
P22 125 |
11 |
| K54-200 |
20 |
7 |
25 |
75 |
4700 |
16-180（200） |
75（36）-180（200） |
P22 160 |
22 |
| K54-250 |
25 |
8.8 |
37 |
108 |
4000 |
25-230（250） |
96（45）-230（250） |
P22 160 |
39 |
| K54-315 |
30 |
10.4 |
53 |
156 |
3300 |
40-280（315） |
110（60）-280（315） |
P22 200 |
61 |
| K54-400 |
35 |
12.4 |
85 |
250 |
2800 |
40-370（400） |
150（60）-370（400） |
P22 200 |
115 |
|
