与机床主轴直接连接,刚性好,精度高。
具有K55系列卡盘的各种性能。
大通孔,适宜棒类工件的精加工。
|

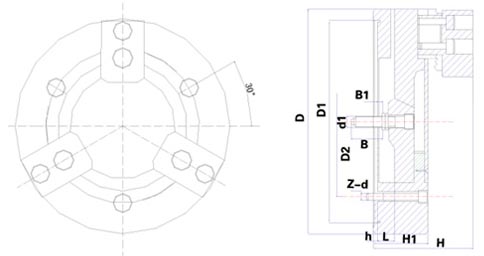

尺寸参数：
| 规格 |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
H1 |
H |
h |
p |
Qmax |
Qmin |
Rmax |
Rmin |
B |
B1max |
B1min |
z-d |
K55-
IV-125 |
135 |
110 |
82.6 |
33 |
M40×1.5 |
48 |
57 |
99 |
4 |
16 |
16 |
3 |
30.7 |
28 |
20 |
0 |
-13 |
3-M10 |
K55-
IV-160 |
169 |
140 |
104.8 |
45 |
M55×2.0 |
61 |
80 |
123 |
4 |
20 |
25 |
8 |
33.5 |
30.5 |
22 |
-4 |
-21 |
6-M10 |
K55-
IV-200 |
210 |
170 |
133.4 |
52 |
M60×2.0 |
68 |
95 |
145 |
5 |
24 |
35 |
10 |
40.5 |
37 |
25 |
-4 |
-24 |
6-M12 |
K55-
IV-250 |
254 |
220 |
171.4 |
75 |
M85×2.0 |
93 |
100 |
152 |
5 |
28 |
38 |
10 |
53.75 |
49.5 |
25 |
-5 |
-25 |
6-M16 |
K55-
IV-315 |
315 |
300 |
235 |
100 |
M110×2.0 |
120 |
115 |
182 |
6 |
32 |
43 |
16 |
72.3 |
67 |
30 |
-6 |
-31 |
6-M20 |

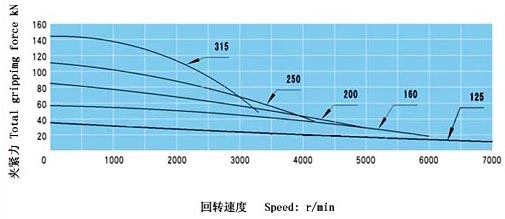

性能参数：
| 规格 |
楔心套行程Lmax |
爪行程t（直径） |
许用推拉力kN |
最大夹紧力kN |
极限转速r/min |
夹紧范围 |
撑紧范围 |
推荐油缸 |
净重kg |
| K55-IV-125 |
13 |
5.4 |
14 |
36 |
7000 |
8-110（125） |
50（25）-110（125） |
P25125 |
8 |
| K55-IV-160 |
17 |
6.0 |
19 |
57 |
6000 |
12-140（160） |
60（30）-140（160） |
P25125 |
15 |
| K55-IV-200 |
20 |
7.0 |
29 |
86 |
5000 |
16-180（200） |
75（36）-180（200） |
P25125 |
25 |
| K55-IV-250 |
20 |
8.5 |
42 |
111 |
4200 |
25-230（250） |
96（45）-230（250） |
P25160 |
39 |
| K55-IV-315 |
25 |
10.6 |
55 |
144 |
3300 |
50-300（315） |
110（36）-300（315） |
P25160 |
56 |
注：表中（）数值适用于软卡爪卡盘。
|
