    斜齿条式高速通孔动力卡盘
    与机床主轴直接连接,刚性好,精度高。
    高转速,高夹力,快换爪。
    具有夹紧力补偿性能。
    可配带整体爪或分离爪(包括基爪,硬顶爪、软顶爪)。
    尺寸参数:
    规格 D D1 D2 D3 D4 D5 H1 H h h1 B B1 d1 z-d
    K93-160 160 82.563 104.8 32 M40×1.5 48 98 121 15 6.5 18 33 16.3 3-M12
    K93-200 204 106.375 133.4 41 M48×1.5 56 110 136.5(153) 17.5 6.5 20 21 19.5 3-M12
    K93-250 250 139.719 171.4 52 M62×2.0 70 122 180 19 8 20 24.5 24.2 3-M16
    K93-315 315 196.869 235 77 M85×2.0 98 135 193 20 10 22 26 29.4 3-M20

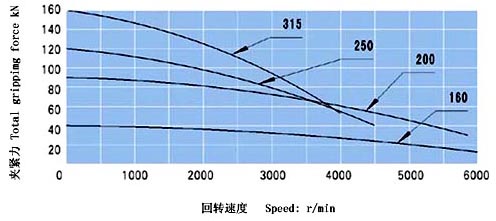

    性能参数:
    规格 楔心套行程Lmax 爪行程t(直径) 许用推拉力kN 最大夹紧力kN 极限转速r/min 夹紧范围 撑紧范围 净重kg
    K93-160 18.5 6 20 40 6000 5-128 39-130 10
    K93-200 30 11 45 90 5800 15-18 58-190 23
    K93-250 34.5 13 60 120 4500 20-220 90-235 40
    K93-315 37 14 80 160 4000 25-278 1008-262 62
