与主轴直接连接,刚性好,精度高。
具有K54系列卡盘的各种性能,还可夹持较小棒料。
配带软卡爪。
|

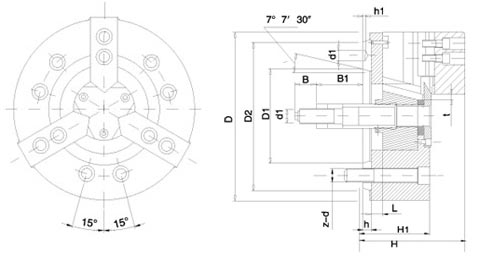

尺寸参数：
| 规格 |
D |
D1 |
D2 |
H1 |
H |
h |
h1 |
p |
Qmax |
Qmin |
Rmax |
Rmin |
B |
B1max |
B1min |
d1 |
d2 |
z-d |
| KT54-160 |
165 |
82.563 |
104.8 |
84 |
119 |
15 |
6.5 |
20 |
13.75 |
7.75 |
137.8 |
33.55 |
36 |
86.5 |
66.5 |
16.3 |
M16 |
6-M10 |
| KT54-200 |
210 |
106.375 |
133.4 |
97 |
139 |
17 |
6.5 |
25 |
32.5 |
12.5 |
40.4 |
36 |
36 |
110 |
89 |
19.5 |
M20 |
6-M12 |
| KT54-250 |
254 |
139.719 |
171.4 |
102 |
148 |
18 |
8 |
30 |
30.75 |
11.25 |
51.1 |
46.7 |
36 |
140 |
115 |
24.2 |
M20 |
6-M16 |
| KT54-315 |
315 |
196.869 |
235 |
125 |
186 |
20 |
10 |
35 |
48.75 |
13 |
64.8 |
59.5 |
48 |
145 |
115 |
29.4 |
M24 |
6-M20 |

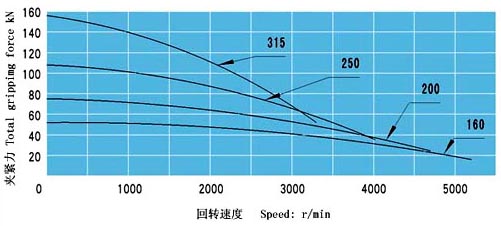

性能参数：
| 规格D |
楔心套行程Lmax |
爪行程t（直径） |
许用推拉力kN |
最大夹紧力kN |
极限转速r/min |
夹紧范围 |
撑紧范围 |
推荐油缸 |
净重kg |
| KT54-160 |
20 |
8.5 |
18 |
52.5 |
5270 |
19-165 |
30-165 |
P22 125 |
14 |
| KT54-200 |
21 |
8.8 |
25 |
75 |
4760 |
23-210 |
36-210 |
P22 160 |
27 |
| KT54-250 |
25 |
8.8 |
29 |
108 |
4010 |
24-254 |
45-254 |
P22 160 |
40 |
| KT54-315 |
30 |
10.6 |
53 |
156 |
3300 |
40-315 |
60-315 |
P22 200 |
72 |
|
