与机床主轴直接连接,刚性好,精度高。
适应于加工各种异形工件。
配带软卡爪。
|

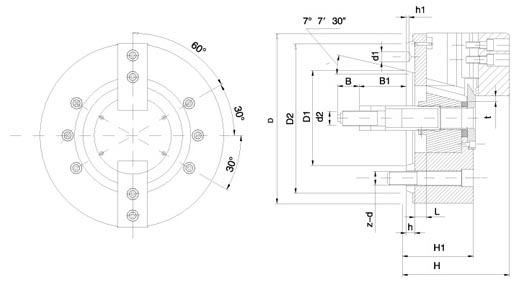

尺寸参数：
| 规格 |
D |
D1 |
D2 |
D3 |
H1 |
H |
h |
h1 |
p |
Q
max |
Q
min |
R
max |
R
min |
B |
B1
max |
B1
min |
d1 |
d2 |
z-d |
KT54
T-160 |
165 |
82.
563 |
104.8 |
21 |
84 |
123 |
15 |
6.5 |
20 |
18 |
7.5 |
137.8 |
33.55 |
36 |
86.5 |
66.5 |
16.3 |
M16 |
6-M10 |
KT54
T-200 |
210 |
106.
375 |
133.4 |
25 |
97 |
138 |
17 |
6.5 |
25 |
22.3 |
11.8 |
46.3 |
41.9 |
36 |
110 |
89 |
19.5 |
M20 |
6-M12 |
KT54
T-250 |
254 |
139.
719 |
171.4 |
34 |
102 |
148 |
18 |
8 |
30 |
30.8 |
11.3 |
51.1 |
46.7 |
36 |
140 |
115 |
24.2 |
M20 |
6-M16 |
KT54
T-315 |
315 |
196.
869 |
235 |
34 |
125 |
179 |
20 |
10 |
35 |
48.75 |
13 |
64.8 |
59.5 |
48 |
145 |
115 |
29.4 |
M24 |
6-M20 |
性能参数：
| 规格D |
楔心套行程Lmax |
爪行程t（直径） |
许用推拉力kN |
最大夹紧力kN |
极限转速r/min |
夹紧范围 |
撑紧范围 |
推荐油缸 |
净重kg |
| KT54T-160 |
20 |
8.5 |
14 |
35.7 |
4300 |
14-165 |
30-165 |
P22 125 |
13 |
| KT54T-200 |
21 |
8.8 |
19.5 |
51 |
3600 |
17-210 |
36-210 |
P22 160 |
25 |
| KT54T-250 |
25 |
8.8 |
28 |
73 |
3100 |
22-254 |
45-254 |
P22 160 |
40 |
| KT54T-15 |
30 |
10.6 |
41 |
106 |
2500 |
40-315 |
60-315 |
P22 200 |
70 |
|
