与机床主轴直接连接,刚性好,精度高。
大通孔，小转速。
适用于加工各种异形式件。
|

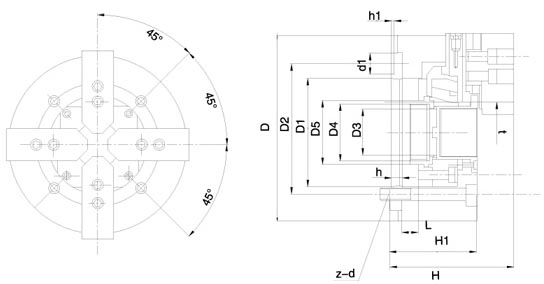

尺寸参数：
| 规格 |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
H1 |
H |
h |
h1 |
p |
Q
max |
Q
min |
R
max |
R
min |
B |
B1
max |
B1
min |
D1 |
z-d |
| KT55F-IV-200 |
210 |
106.
375 |
133.
4 |
52 |
M60×
2.0 |
66 |
108 |
147 |
17 |
6.
5 |
25 |
31 |
7 |
40.
3 |
36.
5 |
20.
5 |
31.
5 |
13.
5 |
19.
5 |
6-M12 |
| KT55F-IV-250 |
254 |
139.
719 |
171.
4 |
75 |
M85×
2.0 |
94 |
113 |
156 |
18 |
8 |
30 |
33.75 |
14.
25 |
51 |
46.
6 |
25 |
26.
5 |
7.5 |
24.
2 |
6-M16 |
性能参数：
| 规格 |
楔心套行程Lmax |
爪行程t（直径） |
许用推拉力kN |
最大夹紧力kN |
极限转速r/min |
夹紧范围 |
撑紧范围 |
推荐油缸 |
净重kg |
| KT55F-IV-200 |
16 |
7.4 |
44.3 |
109 |
5000 |
13-210 |
33-210 |
P25125 |
24.3 |
| KT55F-IV-250 |
19 |
8.8 |
54.4 |
141 |
4200 |
31-254 |
51-254 |
P25160 |
39.3 |
|
