与机床主轴直接连接,刚性好,精度高。
大通孔，小转速。
适用于加工各种异形式件。
|

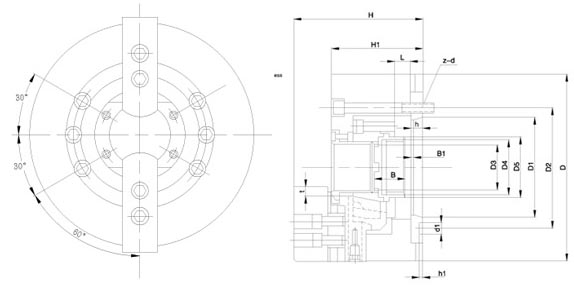

尺寸参数：
| 规格 |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
H1 |
H |
h |
h1 |
p |
| KT55T-IV-125 |
135 |
63.
513 |
82.
6 |
33 |
M40×
1.5 |
45 |
71 |
97 |
15 |
6.
5 |
14 |
| KT55T-IV-160 |
169 |
82.
563 |
104.
8 |
45 |
M55×
2.0 |
61 |
81 |
110 |
15 |
6.
5 |
20 |
| KT55T-IV-200 |
210 |
106.
375 |
133.
4 |
52 |
M60×
2.0 |
66 |
108 |
147 |
17 |
6.
5 |
25 |
| KT55T-IV-250 |
254 |
139.
719 |
171.
4 |
75 |
M85×
2.0 |
94 |
113 |
156 |
18 |
8 |
30 |
| KT55T-IV-315 |
315 |
196.
869 |
235 |
100 |
M110×
2.0 |
120 |
124 |
175 |
20 |
10 |
30 |
| 规格 |
Qmax |
Qmin |
Rmax |
Rmin |
B |
B1max |
B1min |
D1 |
z-d |
| KT55T-IV-125 |
19.
75 |
7.
75 |
26.
5 |
23.
8 |
17
.5 |
16 |
6 |
14.
7 |
3-M10 |
| KT55T-IV-160 |
25 |
8 |
33.
25 |
30.
5 |
19 |
26 |
14 |
16.
3 |
6-M10 |
| KT55T-IV-200 |
31 |
7 |
40.
3 |
36.
5 |
20.
5 |
31.
5 |
13.
5 |
19.
5 |
6-M12 |
| KT55T-IV-250 |
33.
75 |
14.
25 |
51 |
46.
6 |
25 |
26.
5 |
7.
5 |
24.
2 |
6-M16 |
| KT55T-IV-315 |
41 |
17 |
72.
3 |
67 |
28 |
28 |
5 |
29.
4 |
6-M20 |

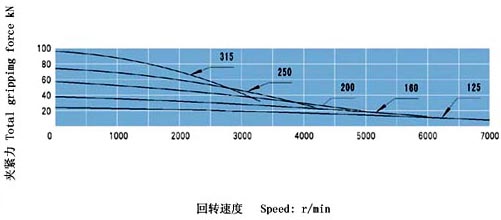

性能参数：
| 规格 |
楔心套行程Lmax |
爪行程t（直径） |
许用推拉力kN |
最大夹紧力kN |
极限转速r/min |
夹紧范围 |
撑紧范围 |
推荐油缸 |
净重kg |
| KT55T-IV-125 |
10 |
5.4 |
10.8 |
24 |
5200 |
12-135 |
25-135 |
P25125 |
6.5 |
| KT55T-IV-160 |
12 |
5.5 |
15 |
38 |
4300 |
14-169 |
30-169 |
P25125 |
11.5 |
| KT55T-IV-200 |
18 |
7.6 |
23.2 |
57.3 |
3600 |
14-210 |
36-210 |
P25125 |
21.3 |
| KT55T-IV-250 |
19 |
8.8 |
30 |
74 |
3100 |
31-254 |
45-254 |
P25160 |
33.5 |
| KT55T-IV-315 |
23 |
10.6 |
38.8 |
96 |
2500 |
50-315 |
36-315 |
P25160 |
60 |
|
