    C1TA中空回转油缸
    1、定置式のシリンダと,防塵性を考慮してダストシールを追加装備した標準チャックを組み合わせています。
    2、掲載したもの以外にもほとんどの標準チャックが組み合わせられます。
    产品规格:
    形式番号 仕 様 C1TA
    115 140 165 190 (215)
    ピストン面積 押側 cm2 81.8 125.7 157.1 205.0 219.9
    引側 cm2 70.7 115.5 142.9 188.5 209.1
    ピストンストローク mm 15 20 25 30 30
    最高使用回転数 r/min 6300 5600 4700 3800 2500
    最高使用圧力 MPa 3.5 3.5 3.5 3.5 3.5
    慣性モーメント kgm2 0.025 0.044 0.081 0.14 0.41
    質 量 kg 11.5 15.5 21 27 62
    総レン量 L/min 3.0 3.6 4.2 4.2 5.1
    イメージ図 PDF
    CADデータ DXF
    カタログ PDF
    取扱説明書 PDF
    注: ( )の形式は受注生産です。

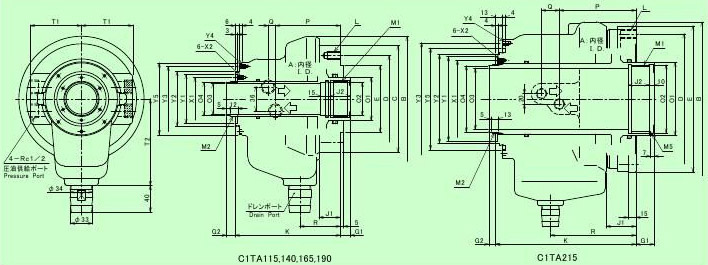

    尺寸图:
