产品规格：
|
形式番号 仕様
|
H01MA |
| 4 |
5 |
6S |
8S |
(10S） |
(12S) |
| -- |
-- |
6 |
8 |
10 |
12 |
| セレーションピッチ |
mm |
1.5 | 1.5 |
1.5 | 1.5 |
1.5 | 1.5 |
| -- | -- |
3 | 3 |
3 | 3 |
爪のストローク
（直径にて） |
mm |
5 |
5 |
7 |
7 |
8.8 |
8.8 |
プランジャストローク
（シリンダストローク） |
mm |
15 |
15 |
15 |
20 |
25 |
25 |
最大最小把握径
（外径） |
最大mm |
110 |
135 |
165 |
210 |
254 |
304 |
| 最小mm |
6 |
15 |
20 |
18 |
24 |
10 |
| 最高使用回転数 |
r/min |
5000 |
5000 |
4500 |
4000 |
3500 |
2800 |
| 許容シリンダ力 |
kN |
4.4 |
6.4 |
14.7 |
24.5 |
30.4 |
39.2 |
| 把握力 |
kN |
12.1 |
17.7 |
41.2 |
67.7 |
94.1 |
124 |
| 慣性モーメント |
kgm2 |
0.005 |
0.015 |
0.040 |
0.11 |
0.26 |
0.66 |
| 質量 |
kg |
4 |
6 |
12.5 |
23.3 |
33.5 |
57.2 |
| 対応シリンダ |
|
|
|
|
|
|
| HH4C |
形式番号 |
80 |
80 |
*100 |
*125 |
125 |
*140 |
| 最高使用圧力 |
MPa |
1.0 |
1.5 |
2.1 |
2.2 |
2.7 |
2.8 |
| H05CH |
形式番号 |
100 |
150 |
175 |
*250 |
*300 |
*300 |
| 最高使用圧力 |
MPa |
0.6 |
0.4 |
0.6 |
0.5 |
0.4 |
0.5 |
| イメージ図 PDF |
★ |
★ |
6S★
6★ |
8S★
8★ |
10S★
10★ |
12S★
12★ |
| CADデータ DXF |
★ |
★ |
6S★
6★ |
8S★
8★ |
10S★
10★< | 12S★
12★ |
| カタログ PDF |
★ |
| 取扱説明書PDF |
★ |
注： 1. （ ）の形式は受注生産です。
2. *印の回転シリンダにはストローク規制が必要です。
直装形3爪セレーテッドチャック＜A形＞＜JIS規格主軸端用＞：
形式番号
仕 様 |
H01MA |
| 6S |
(8S) |
(10S) |
(12S） |
| -- |
8 |
10 |
12 |
| A5-J |
A6-J |
A6-J |
A8-J |
A8-J |
| セレーションピッチ |
mm |
1.5 |
1.5 |
1.5 |
1.5 |
| -- |
3 |
3 |
3 |
| JIS A 主軸端番号 |
5 |
6 |
6 |
8 |
8 |
爪のストローク
（直径にて） |
mm |
7 |
7 |
8.8 |
8.8 |
プランジャストローク
（シリンダストローク） |
mm |
15 |
20 |
25 |
25 |
最大最小把握径
（外径） |
最大mm |
165 |
210 |
254 |
304 |
| 最小mm |
20 |
18 |
24 |
10 |
| 最高使用回転数 |
r/min |
4500 |
4000 |
3500 |
2800 |
| 許容シリンダ力 |
kN |
14.7 |
24.5 |
30.4 |
39.2 |
| 把握力 |
kN |
41.2 |
67.7 |
94.1 |
124 |
| 慣性モーメント |
kgm2 |
0.045 |
0.14 |
0.26 |
0.33 |
0.68 |
| 質量 |
kg |
13 |
25 |
34.5 |
41 |
59 |
| 対応シリンダ |
|
|
|
|
|
| HH4C |
形式番号 |
*100 |
*125 |
125 |
*140 |
| 最高使用圧力 |
MPa |
2.1 |
2.2 |
2.7 |
2.8 |
| H05CH |
形式番号 |
175 |
*250 |
250 |
*300 |
| 最高使用圧力 |
MPa |
0.6 |
0.5 |
0.6 |
0.6 |
| イメージ図 PDF |
★ | 8S★
8★ |
10S★
10★ |
10S★
10★ |
12S★
12★ |
| CADデータ DXF |
★ |
8S★
8★ |
10S★
10★ |
10S★
10★ |
12S★
12★ |
| カタログ PDF |
★ |
| 取扱説明書 PDF |
★ |
注： 1. （ ）の形式は受注生産です。
2. *印の回転シリンダにはストローク規制が必要です。
直装形3爪セレーテッドチャック＜A形＞＜JIS規格主軸端用＞：
|
形式番号 仕 様 |
H01MA |
| 15 |
18 |
21 |
24 |
| A8-J |
A11-J |
A11-J |
A11-J |
A11-J |
| JIS A 主軸端番号 |
8 |
11 |
11 |
11 |
11 |
| セレーションピッチ |
mm |
3 |
3 |
3 |
3 |
爪のストローク
（直径にて） |
mm |
18.6 |
18.6 |
18.6 |
18.6 |
プランジャストローク
（シリンダストローク） |
mm |
35 |
35 |
35 |
35 |
最大最小把握径
（外径） |
最大mm |
381 |
457 |
530 |
610 |
| 最小mm |
60 |
60 |
110 |
110 |
| 最高使用回転数 |
r/min |
2100 |
1700 |
1500 |
1200 |
| 許容シリンダ力 |
kN |
73.5 |
73.5 |
98.1 |
98.1 |
| 把 握 力 |
kN |
147 |
147 |
194 |
194 |
| 慣性モーメント |
kgm2 |
1.78 |
3.45 |
6.85 |
11.63 |
| 質 量 |
kg |
98 |
132 |
195 |
250 |
| 対応シリンダ |
|
|
|
|
|
| HH4C |
形式番号 | 200 |
200 |
200 |
200 |
| 最高使用圧力 |
MPa |
2.5 |
2.5 |
3.3 |
3.3 |
| イメージ図 PDF |
★ |
★ |
★ |
★ |
★ |
| CADデータ DXF |
★ |
★ |
★ |
★ |
★ |
| カタログ PDF |
★ |
| 取扱説明書 PDF |
★ |

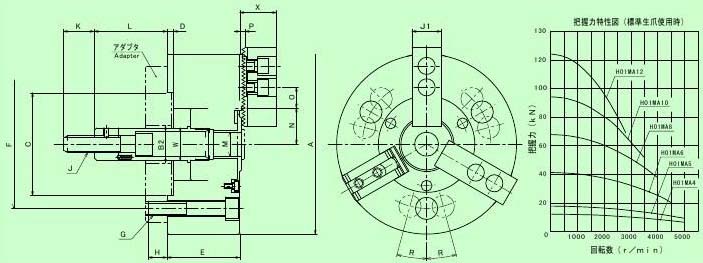

尺寸图：
