  • 首页 > 过滤器 > 吸油回油滤油器
    吸油回油滤油器
    CFAS、CFRI型吸油、回油滤油器是引进国外同类产品经消化后设计的新产品,为国内首创,且能箱外或管路安装,同时压力损失小、
    流量大、精度高、纳污量大。
    型号说明:
    CF AS CⅢ
    代号 吸油过滤 公称流量L/min 过滤精度(µm) 带不带发讯器
    CF型吸回油滤油器 AS:吸油过滤
    R1:回油过滤
        CⅢ:带YM-Ι发讯器
    省略:不带发讯器
    滤芯型号说明:
    CF AS X
    系列代号 滤芯代号 吸油过滤 公称流量L/min 过滤精度(µm)
    CF型吸回油滤油器 AS:吸油过滤
    R1:回油过滤

    吸油管路滤油器技术参数:
    型号 通径
    mm
    公称流量L/min 过滤精度μm 公称压力MPa 原始压力损失MPa 最大压力损失MPa 旁通阀开启压力MPa 压力指示器发讯值MPa 重量
    kg
    CFAS-100×※ 25 100 80 100 180 1 0.01 - - - 4.5
    CFAS-250×※ 40 250 80 100 180 1 0.01 - - - 8
    CFAS-630×※ 63 630 80 100 180 1 0.015 - - - 10
    CFAS-1100×※ 76 1100 80 100 180 1 0.015 - - - 13
    CFRI-100×※ 25 100 3 5 10 20 30 1.6 0.07 0.20 0.25 0.20 4.5
    CFRI-250×※ 40 250 3 5 10 20 30 1.6 0.10 0.20 0.25 0.20 8
    CFRI-630×※ 63 630 3 5 10 20 30 1.6 0.12 0.20 0.25 0.20 16
    CFRI-1100×※ 76 1100 3 5 10 20 30 1.6 0.15 0.20 0.25 0.20 19

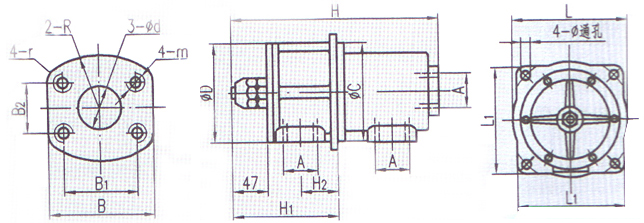

    连接尺寸:
    滤油器
    型号 公称流量
    L/min
    精度
    μm
    尺寸
    mm
    H h ØD ØD1 Ød Ød1
    CFSX-100×※ 100 80 100 180 175 15 75 37.5 35.5 29
    CFSX-250×※ 250 246 16 92 49.5 40.5 40
    CFSX-630×※ 630 290 20 135 69.5 70.5 62
    CFSX-1100×※ 1100 365 20 135 75.5 70.5 67
    CFRX-100×※ 100 3 5 10 2030 175 15 75 37.5 35.5 29
    CFRX-250×※ 250 246 16 92 49.5 40.5 40
    CFRX-630×※ 630 290 20 135 69.5 70.5 62
    CFRX-1100×※ 1100 365 20 135 75.5 70.5 67
    连接尺寸:
    滤油器
    型号 公称流量
    L/min
    精度
    μm
    尺寸
    mm
    H h ØD ØD1 Ød Ød1
    CFSX-100×※ 100 80 100 180 175 15 75 37.5 35.5 29
    CFSX-250×※ 250 246 16 92 49.5 40.5 40
    CFSX-630×※ 630 290 20 135 69.5 70.5 62
    CFSX-1100×※ 1100 365 20 135 75.5 70.5 67
    CFRX-100×※ 100 3 5 10 2030 175 15 75 37.5 35.5 29
    CFRX-250×※ 250 246 16 92 49.5 40.5 40
    CFRX-630×※ 630 290 20 135 69.5 70.5 62
    CFRX-1100×※ 1100 365 20 135 75.5 70.5 67
    配套滤芯型号及尺寸:
    滤油器
    型号 公称流量
    L/min
    精度
    μm
    尺寸
    mm
    H h ØD ØD1 Ød Ød1
    CFSX-100×※ 100 80 100 180 175 15 75 37.5 35.5 29
    CFSX-250×※ 250 246 16 92 49.5 40.5 40
    CFSX-630×※ 630 290 20 135 69.5 70.5 62
    CFSX-1100×※ 1100 365 20 135 75.5 70.5 67
    CFRX-100×※ 100 3 5 10 2030 175 15 75 37.5 35.5 29
    CFRX-250×※ 250 246 16 92 49.5 40.5 40
    CFRX-630×※ 630 290 20 135 69.5 70.5 62
    CFRX-1100×※ 1100 365 20 135 75.5 70.5 67
    特点与用途:
    滤油器
    (1) 可直接安装在油箱吸油、回油,同时也可连接在管道上。
    (2) 用作吸油过滤时,进出口可任选。
    (3) 流量大,最大可达1100L/min。
    (4) 用作回油过滤时可带压力指示器。
    (5) 回油过滤时可带旁通阀。
    特性曲线:
    滤油器

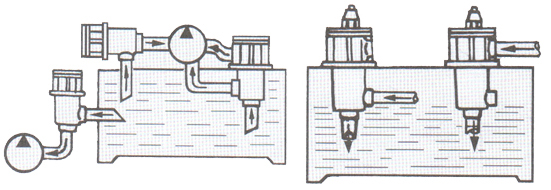

    安装方式:
    滤油器
