    磁性滤油器
    强磁管路滤油器由采用高矫顽力的强磁性材料与阻拦滤网组合而成,吸附力是一般磁性材料的十倍,具有在瞬间液间流
    冲击或高流速状态下,吸附微米级的铁磁性污染物的能力,并能克服在高速大冲击下冲下的铁磁性污染物重新被吸附住,
    从而避免了液压元件的卡死或磨擦付的磨损,延长液压元件及液压系统的使用寿命,增强液压系统的可靠性。在电液
    伺服系统和电液比例系统中应用,效果十分明显。
    型号说明:
    型号 工作压力
    Mpa
    过滤精度
    μm
    原始压力损失
    μm
    CGQ-※ 31.5 60 0.14-0.19

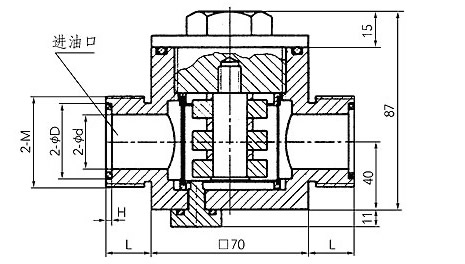

    型号说明:
    滤油器
    型号 通径 尺寸mm O形圈
    M D H L
    磁性滤油器 6 M16×1.5 11
    12
    16
    20
    24
    0 -0.2 1.4 0 -0.05 11 Ø11×1.9
    CGQ-8 8 M18×1.5 0 -0.2 1.4 0 -0.05 12 Ø12×1.9
    CGQ-10 10 M22×1.5 0 -0.2 1.8 0 -0.05 12 Ø16×2.4
    CGQ-12 12 M27×1.5 0 -0.2 1.8 0 -0.05 13 Ø20×2.4
    CGQ-15 15 M30×1.5 0 -0.2 1.8 0 -0.05 14 Ø24×2.4
    CGQ-20 20 M36×2 30 34 0 -0.34 2.4 0 -0.05 16 Ø30×3.1
    CGQ-25 25 M42×2 30 34 0 -0.34 2.4 0 -0.05 20 Ø34×3.1

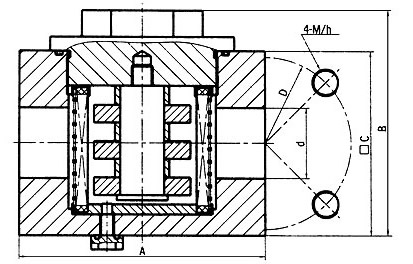

    外形尺寸(法兰式):
    滤油器
    型号 通径 外形尺寸
    d M/h A B C D
    CGQ-32 32 M16/22 140 128 150 98
    CGQ-40 40 M16/22 140 128 150 98
    CGQ-50 50 M20/28 170 150 123 118
    作用说明:
    注:该过滤器清洗时先打开放油孔,放出内部的渍液,再打开端盖清洗磁芯及滤网,若再次安装时先把放油螺塞旋紧,再放
    入过滤网,过滤网底盘上的孔必须对准放油螺塞。
