    首页 > 过滤器 > 带旁通阀压力管路滤油器
    带旁通阀压力管路滤油器
    该滤油器安装在系统的压力管路上，用以清除液压油中混入的机械杂质和液压油因本身化学变化所产生的胶质，沥
    清质，炭渣质等，从而防止阀芯卡死，节流小孔缝隙和阻尼孔的堵塞以及液压元件磨损等故障的发生。当滤芯堵塞后，
    又不能马上停机时，液压油从旁通阀进入系统，适时停机更换滤芯。
    型号说明：
    ZU I □ □ □ F S
    代号 带不带旁通阀 压力等级 公称流量L/min 过滤精度（µm） 连接方式 带不带发讯器
    ZU：纸质
    QU：化纤    		 I：带
    省略：不带    		 E：16Mpa     F:法兰连接
    省略：螺纹连接    		 S:带压差发讯器
    CZ：带CZ—Ⅱ压差发讯器
    技术参数：
    型号 通径
    mm    		 公称流量
    L/min    		 公称压力
    Mpa    		 原始压力损失
    Mpa    		 允许最大压力损失
    Mpa    		 单向阀开启压力
    Mpa    		 过滤精度
    μm    		 发讯器装置功率 重量
    Kg    		 连接方式
    化纤 纸质
    Q/Z UI-E63×※S(Z) 30 63 16 0.01 0.35 0.4 3
    5
    10
    20    		 10
    20
    30
    40    		 DC：48W
    (24V 2A)
    AC:55W
    (220V 25A)    		   管式
    Q/Z UI-E100×※S(Z) 33 100 16 0.01 0.35 0.4   管式
    Q/Z UI-E160×※S(Z) 44 160 16 0.15 0.35 0.4   管式
    Q/Z UI-E250×※S(Z) 52 250 16 0.15 0.35 0.4   法兰式
    Q/Z UI-E400×※S(Z) 52 400 16 0.2 0.35 0.4   法兰式
    Q/Z UI-E600×※S(Z) 52 630 16 0.2 0.35 0.4   法兰式

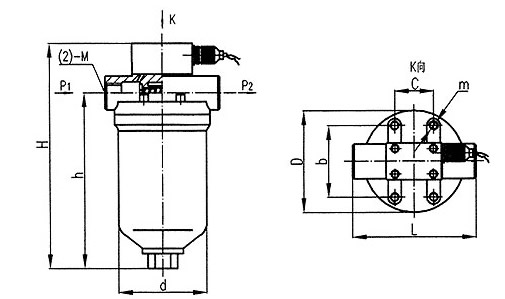

    技术参数：
    滤油器
    型号 尺寸mm
    H h L c b D d 2-d1 2-M m
    Q/Z UI-E63×※S(Z) 244 173 128 44 86 ø124 ø102 ø102 M33×2 4-M10
    Q/Z UI-E100×※S(Z) 314 248 128 44 86 ø124 ø102 ø102 M43×2 4-M10
    Q/Z UI-E160×※S(Z) 426 350 150 44 86 ø124 ø102 ø102 M48×2 4-M10

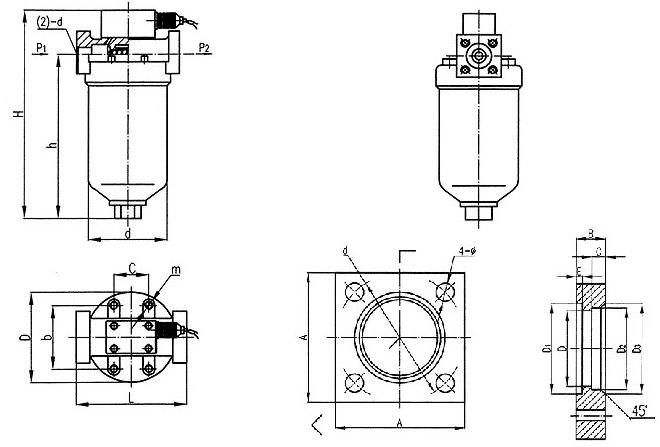

    连接尺寸：
    滤油器
    型号 尺寸mm
    H h L c b D d 2-d1 m
    Q/Z UI-E250×※FS(Z) 466 378 166 60 108 ø146 ø121 ø52 4-M10
    Q/Z UI-E400×※FS(Z) 586 498 166 60 108 ø146 ø121 ø52 4-M10
    Q/Z UI-E630×※FS(Z) 710 622 166 60 108 ø146 ø121 ø52 4-M10
    连接尺寸：
    型号 尺寸mm 法兰用O型圈 法兰用螺钉
    A B C D D1 D2 D3 d E 4-ø
    Q/Z UI-E250×※F* 100 36 20 ø52 ø73-0.2 ø65+0.2 ø73 ø103 4.5-0.15 17 ø73×5.7 8-M16×50
    Q/Z UI-E400×※F* 100 36 20 ø52 ø73-0.2 ø65+0.2 ø73 ø103 4.5-0.15 17 ø73×5.7 8-M16×50
    Q/Z UI-E630×※F* 100 36 20 ø52 ø73-0.2 ø65+0.2 ø73 ø103 4.5-0.15 17 ø73×5.7 8-M16×50
