GP	BH	A	□	□	Q	BF	※
代号	介质	公称压力代号	公称流量L/min	绝对过滤精度（µm）	化纤过滤材质代号	发讯器	发讯值
GP系列直回式回油滤油器	BH:水－乙二醇 省略：一般液压油	A:1.6MPa				BF:CYB－I表示发讯器 Y:压力表 C:CY-I型压力式电发讯器	当发讯会值为0.35Mpa时，省略

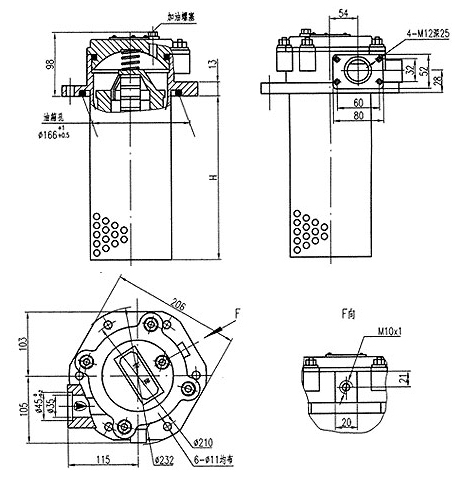

型号	滤芯号	公称压力 MPa	公称流量 L/min	绝对过滤精度 μm	永久磁钢表面积 cm2	尺寸 Hmm
GP-A200×※Q※	GP200×※Q	1.6	200	10 20 30	170	210
GP-A300×※Q※	GP300×※Q	1.6	300	10 20 30	170	300
GP-A400×※Q※	GP400×※Q	1.6	400	10 20 30	170	380
GP-A500×※Q※	GP500×※Q	1.6	500	10 20 30	170	570
GP-A600×※Q※	GP600×※Q	1.6	600	10 20 30	170	590

1、GP型和WY型系列回油管路滤油器配有永久磁钢，可将油液中1um以上的铁质颗粒滤除，并对铁
磁性和非铁磁性混合状颗粒有一定的滤除能力，因而可以大大地提高液压系统的工作可靠性和使用寿命。
2、滤芯的过滤材质为化纤无纺布，具有过滤精度高、通油能力大、原始压力损失小、纳污容量大
等优点，其过滤精度以绝对过滤精度标定，过滤比 过滤效率 符合ISO国际标准。
3、更换滤芯时不用拆除回油管道，只要打开滤油器顶盖即可方便地更换。
4、液压油液从滤芯内部流向油箱，所以滤除的污染物不会出现因更换滤芯而使其得新掉入油箱的现象。
5、滤油器的滤头上有M10*1螺孔，可根据用户的需要配滤芯堵塞指示装置(或压力表)。
6、GP型系列回油管路滤油器顶盖设有加油口，只要拧开回油螺塞即可加油。
7、WY型系列回油管路滤油器设有单向旁通阀，开启压力为0.3±0.03MPa
