    双筒直回式回油滤油器
    本滤油器适用于连续工作的液压系统回油精过滤上。用来滤除液压系统中诸元件磨损产生的金属粉末以及密封件的橡胶杂
    质等污染物。使回到油箱的油液保持清洁,以利于系统中的油液循环使用。
    型号说明:
    SRFB BH F BF
    代号 介质 公称流量L/min 过滤精度(µm) 连接方式 带不带发讯器
    SRFB系列直回式回油滤油器 BH:水-乙二醇
    省略:一般液压油
        F:法兰连接 省略:不带
    CΠ:带CY-Π型发讯器
    BF:带CYB-Ι型发讯器
    技术参数:
    型号 公称流量
    L/min
    公称压力
    MPa
    原始压力损失
    MPa
    发讯器发讯值
    MPa
    旁通阀开启压力
    MPa
    过滤精度
    μm
    滤芯型号
    SRFB-25×※F※ 25 1.6 ≤0.075 0.35 0.4 5
    10
    20
    30
    TZ-25×※Q2
    SRFB-40×※F※ 40 1.6 ≤0.075 0.35 0.4 TZ-40×※Q2
    SRFB-63×※F※ 63 1.6 ≤0.075 0.35 0.4 TZ-63×※Q2
    SRFB-100×※F※ 100 1.6 ≤0.075 0.35 0.4 TZ-100×※Q2
    SRFB-160×※F※ 160 1.6 ≤0.075 0.35 0.4 TZ-160×※Q2
    SRFB-250×※F※ 250 1.6 ≤0.075 0.35 0.4 TZ-250×※Q2
    SRFB-400×※F※ 400 1.6 ≤0.075 0.35 0.4 TZ-400×※Q2
    SRFB-630×※F※ 630 1.6 ≤0.075 0.35 0.4 TZ-630×※Q2
    SRFB-800×※F※ 800 1.6 ≤0.075 0.35 0.4 TZ-800×※Q2

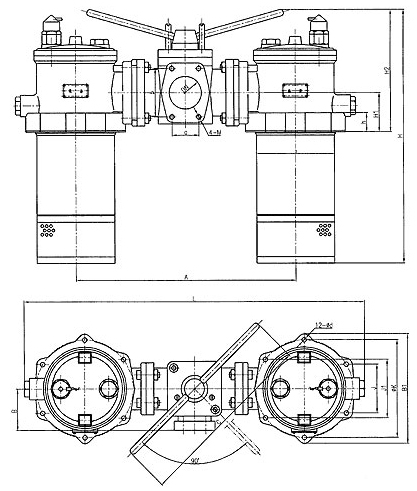

    连接尺寸:
    滤油器
    型号 DN a b M H1 H2 h B ØK J J1 B1 d A D H C L
    SRFB-25×※F※ Ø50 43 78 M10 60 220 20 95 Ø150 75 90 168 Ø8 360 Ø120 395 380 546
    SRFB-40×※F※ Ø50 43 78 M10 60 220 20 95 Ø150 75 90 168 Ø8 360 Ø120 422 380 546
    SRFB-63×※F※ Ø50 43 78 M10 60 220 20 95 Ø150 75 90 168 Ø8 360 Ø120 453 380 546
    SRFB-100×※F※ Ø50 43 78 M10 60 220 20 95 Ø150 75 90 168 Ø8 360 Ø120 522 380 546
    SRFB-160×※F※ Ø50 43 78 M10 60 220 20 95 Ø150 75 90 168 Ø8 360 Ø120 594 380 546
    SRFB-250×※F※ Ø80 62 106 M12 82 272 22 134 Ø225 112 132 245 Ø10 494 Ø180 621 500 742
    SRFB-400×※F※ Ø80 62 106 M12 82 272 22 134 Ø225 112 132 245 Ø10 494 Ø180 781 500 742
    SRFB-630×※F※ Ø80 62 106 M12 82 272 22 134 Ø225 112 132 245 Ø10 494 Ø180 943 500 742
    SRFB-800×※F※ Ø80 62 106 M12 82 272 22 134 Ø225 112 132 245 Ø10 494 Ø180 1013 500 742
    特点:
    本滤油器是有两只单筒直回式滤油器,换向阀、旁通阀、发讯器,扩散器等组成,它被安装在油箱顶部及侧面底部,
    当一只滤油器的滤芯堵塞致进出油口压力差为0.35MPa时,发讯器发讯。这时转动换向阀,使备用滤油器工作,然后
    更换已堵滤芯。
    在因故不能及时更换已堵塞滤芯,使进出油口压力差进一步上升到0.4MPa时,旁通阀自动开启,以保护滤芯及系统正
    常工作,但用户应尽快更换滤芯,因有止回阀,当滤油器装于油箱侧面或底部,在更换滤芯时,油箱内的油液不会流出。
    本滤油器设有永久磁钢,可将油液中铁磁性颗粒和混合铁磁性污染物滤除。
    图示符号:
    滤油器
