    高压滤油器
    该系列滤油器安装在系统的压力管路上，用以清除液压油中混入的机械杂质和液压油本身化学变化所产生的胶质，
    沥清质，炭渣质等，从而防止阀芯卡死，节流小孔缝隙和阻尼孔的堵塞等故障的发生。
    该滤油器过滤效果好，精度高，装有压差发讯装置，当滤芯堵塞到进出油口压差为0.35Mpa时，即发出电讯号，
    此时应清洗或更换滤芯，以达到保护系统安全的目的。
    型号说明：
    ZU I BH H □ □ F S
    代号 带不带旁通阀 介质 公称压力 公称流量L/min 过滤精度（µm） 连接方式 带不带发讯器 I：带
    省略：不带
    ZU：纸质滤油器
    QU：高精度渡油器
    WU：网式滤油器    		 BH：水乙二醇
    省略：一般液压油    		 H：32Mpa     F:法兰连接
    省略：螺纹连接
    B:板式连接
    DL：倒装管式
    DF:倒装法兰式
    DFA:倒装法兰式A
    DFB：倒装法兰式B
    BD:倒装板式    		 S:带CS-V压差发讯器
    省略：不带压差发讯器
    滤芯型号说明：
    HBX □ □ □
    型式 公称流量 过滤精度 过滤材料
    HBX：板式
    HDX：倒置式
    技术参数：
    型号 滤芯型号 通径
    mm    		 公称流量
    L/min    		 公称压力
    Mpa    		 原始压力损失
    Mpa    		 允许最大压力损失
    Mpa    		 过滤精度
    μm    		 发讯器装置功率 重量
    Kg    		 连接方式mode
    WU-H10×※F※ HXW-10×※ 15 10 32 ≤0.05 0.35 80
    100
    180    		 DC:48W
    (24V 2A)
    AC:55W
    (220V 25A)    		 4 管式
    WU-H25×※F※ HXW-25×※ 15 25 32 ≤0.05 0.35 5 管式
    WU-H40×※F※ HXW-40×※ 20 40 32 ≤0.05 0.35   管式
    WU-H63×※F※ HXW-63×※ 20 63 32 ≤0.05 0.35 10.2 管式
    WU-H100×※F※ HXW-100×※ 25 100 32 ≤0.05 0.35 12.7 管式
    WU-H160×※F※ HXW-160×※ 32 160 32 ≤0.05 0.35 18.8 管式
    WU-H250×※F※ HXW-250×※ 40 250 32 ≤0.05 0.35 23 法兰式
    WU-H400×※F※ HXW-400×※ 50 400 32 ≤0.05 0.35 34 法兰式
    WU-H630×※F※ HXW-630×※ 53 630 32 ≤0.05 0.35 44 法兰式
    技术参数：
    型号 通径
    mm    		 公称流量
    L/min    		 过滤精度
    μm    		 公称压力
    Mpa    		 原始压力损失
    Mpa    		 允许最大压力损失
    Mpa    		 发讯装置功率 重量
    Kg    		 滤芯型号 连接方式mode
    WU-H10×※B※ 15 10 3
    5
    10
    20
    30
    40    		 32 0.08 0.35 DC:48W
    (24V2A)
    		 5.7 HBX-10×※※ 板式
    WU-H25×※B※ 15 25 32 0.08 0.35 7.0 HBX-25×※※ 板式
    WU-H40×※B※ 20 40 32 0.1 0.35 11.5 HBX-40×※※ 板式
    WU-H63×※B※ 20 63 32 0.1 0.35 13.2 HBX-63×※※ 板式
    WU-H100×※B※ 25 100 32 0.1 0.35 15.0 HBX-100×※※ 板式
    WU-H160×※B※ 32 160 32 0.15 0.35 21.4 HBX-160×※※ 板式
    WU-H250×※B※ 40 250 32 0.15 0.35 25.7 HBX-250×※※ 板式
    WU-H400×※B※ 50 400 32 0.2 0.35 38.0 HBX-400×※※ 板式
    WU-H630×※B※ 50 630 32 0.2 0.35 42.3 HBX-630×※※ 板式
    WU-H10×※DL※ 15 10 3
    5
    10
    20
    30
    40    		 23 0.08 0.35 DC:48W
    (24V2A)    		 8.5 HDX-10×※※ 倒装管式
    WU-H25×※DL※ 15 25 32 0.08 0.35 9.9 HDX-25×※※ 倒装管式
    WU-H40×※DL※ 20 40 32 0.1 0.35 16.4 HDX-40×※※ 倒装管式
    WU-H63×※DL※ 20 63 32 0.1 0.35 18.9 HDX-63×※※ 倒装管式
    WU-H100×※DL※ 25 100 32 0.15 0.35 22.5 HDX-100×※※ 倒装管式
    WU-H160×※DL※ 32 160 32 0.15 0.35 33.4 HDX-160×※※ 倒装管式
    WU-H10×※DF※ 15 10 3
    5
    10
    20
    30
    40    		 32 0.08 0.35 DC:48W
    (24V2A)    		 8.6 HDX-10×※※ 倒装法兰式
    WU-H25×※DF※ 15 25 32 0.08 0.35 10.0 HDX-25×※※ 倒装法兰式
    WU-H40×※DF※ 20 40 32 0.1 0.35 16.6 HDX-40×※※ 倒装法兰式
    WU-H63×※DF※ 20 63 32 0.1 0.35 19.2 HDX-63×※※ 倒装法兰式
    WU-H100×※DF※ 25 100 32 0.1 0.35 22.9 HDX-100×※※ 倒装法兰式
    WU-H160×※DF※ 32 160 32 0.15 0.35 34.0 HDX-160×※※ 倒装法兰式
    WU-H250×※DF※ 40 250 32 0.15 0.35 41.9 HDX-250×※※ 倒装法兰式
    WU-H400×※DF※ 50 400 32 0.2 0.35 57.6 HDX-400×※※ 倒装法兰式
    WU-H630×※DF※ 53 630 32 0.2 0.35 62.4 HDX-630×※※ 倒装法兰式
    WU-H10×※DFA※ 15 10 3
    5
    10
    20
    30
    40    		 32 0.08 0.35 DC:48W
    (24V2A)    		 8.6 HDX-10×※ 倒装法兰式A型
    WU-H25×※DFA※ 15 25 32 0.08 0.35 10.0 HDX-25×※ 倒装法兰式A型
    WU-H40×※DFA※ 20 40 32 0.1 0.35 16.6 HDX-40×※ 倒装法兰式A型
    WU-H63×※DFA※ 20 63 32 0.1 0.35 19.2 HDX-63×※ 倒装法兰式A型
    WU-H100×※DFA※ 25 100 32 0.1 0.35 22.9 HDX-100×※ 倒装法兰式A型
    WU-H160×※DFA※ 32 160 32 0.15 0.35 34.0 HDX-160×※ 倒装法兰式A型
    WU-H250×※DFA※ 40 250 32 0.15 0.35 41.9 HDX-250×※ 倒装法兰式A型
    WU-H400×※DFA※ 50 400 32 0.2 0.35 57.6 HDX-400×※ 倒装法兰式A型
    WU-H630×※DFA※ 53 630 32 0.2 0.35 62.4 HDX-630×※ 倒装法兰式A型
    WU-H10×※DFB※ 15 10 3
    5
    10
    20
    30
    40    		 32 0.08 0.35 DC:48W
    (24V2A)    		 8.6 HDX-10×※ 倒装法兰式B型
    WU-H25×※DFB※ 15 25 32 0.08 0.35 10.0 HDX-25×※ 倒装法兰式B型
    WU-H40×※DFB※ 20 40 32 0.1 0.35 16.6 HDX-40×※ 倒装法兰式B型
    WU-H63×※DFB※ 20 63 32 0.1 0.35 19.2 HDX-63×※ 倒装法兰式B型
    WU-H100×※DFB※ 25 100 32 0.1 0.35 22.9 HDX-100×※ 倒装法兰式B型
    WU-H160×※DFB※ 32 160 32 0.15 0.35 34.0 HDX-160×※ 倒装法兰式B型
    WU-H250×※DFB※ 40 250 32 0.15 0.35 41.9 HDX-250×※ 倒装法兰式B型
    WU-H400×※DFB※ 50 400 32 0.2 0.35 57.6 HDX-400×※ 倒装法兰式B型
    WU-H630×※DFB※ 53 630 32 0.2 0.35 62.4 HDX-630×※ 倒装法兰式B型
    WU-H10×※BD※ 15 10 3
    5
    10
    20
    30
    40    		 32 0.08 0.35 DC:48W
    (24V2A)    		 8.6 HDX-10×※ 倒装板式
    WU-H25×※BD※ 15 25 32 0.08 0.35 9.8 HDX-25×※ 倒装板式
    WU-H40×※BD※ 20 40 32 0.1 0.35 16.3 HDX-40×※ 倒装板式
    WU-H63×※BD※ 20 63 32 0.1 0.35 18.9 HDX-63×※ 倒装板式
    WU-H100×※BD※ 25 100 32 0.1 0.35 22.5 HDX-100×※ 倒装板式
    WU-H160×※BD※ 40 160 32 0.15 0.35 33.6 HDX-160×※ 倒装板式
    WU-H250×※BD※ 40 250 32 0.15 0.35 41.3 HDX-250×※ 倒装板式
    WU-H400×※BD※ 50 400 32 0.2 0.35 57 HDX-400×※ 倒装板式
    WU-H630×※BD※ 50 630 32 0.2 0.35 61.8 HDX-630×※ 倒装板式

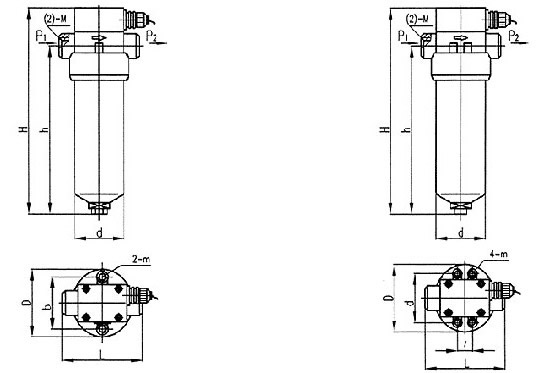

    管式、法兰式连接尺寸：
    滤油器
    型号 尺寸mm
    H h L I b D d m 2-M
    WU-H10×※※ 188 378 118 - 70 88 73 2-M6 M27×2
    WU-H25×※※ 278 220 118 - 70 88 73 2-M6 M27×2
    WU-H40×※※ 240 177 128 44 86 124 102 4-M10 M33×2
    WU-H63×※※ 308 247 128 44 86 124 102 4-M10 M33×2
    WU-H100×※※ 379 314 128 44 86 124 102 4-M10 M42×2
    WU-H160×※※ 420 347 166 60 100 146 121 4-M10 M48×2

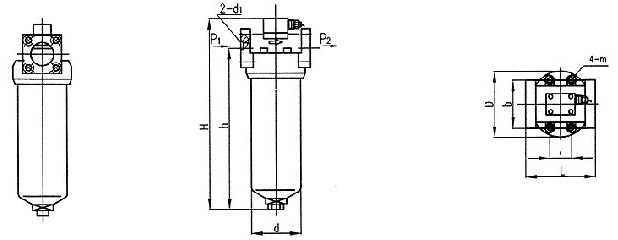

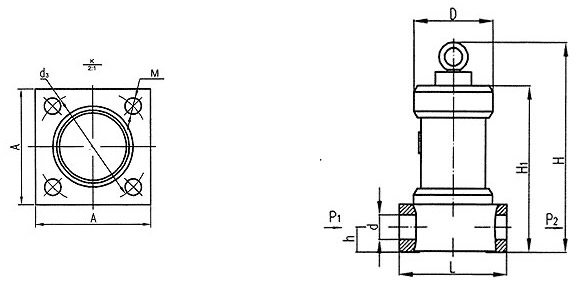

    连接尺寸：
    滤油器
    型号 尺寸
    H h L I b D d 2-d1 m D1 4-M A
    WU-H250×※F※ 504 415 166 60 100 146 121 Ø40 4-M10 Ø98 M16 100
    WU-H400×※F※ 530 446 206 60 123 146 Ø50 4-M12 Ø118 4-M M20 123
    WU-H630×※F※ 632 548 206 60 142 170 146 Ø53 4-M12 Ø145 M20 142
    连接尺寸：
    滤油器
    型号 尺寸mm 法兰用O形圈 法兰用螺钉
    A B C D D1 D2 D3 d E 4-Ø
    WU-H250×※F※ 100 30 18 Ø36 Ø55 ø52 ø60 ø98 Ø2.4 17 Ø55×3.1 8-M16×45
    WU-H400×※F※ 123 36 20 Ø52 Ø73 ø65 ø73 ø118 Ø4.5 21 Ø73×5.7 8-M20×60
    WU-H630×※F※ 142 42 22 Ø55 Ø80 ø77 ø85 ø145 Ø4.5 21 Ø80×5.7 8-M20×65

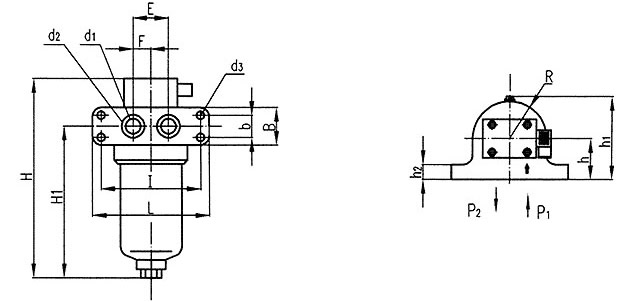

    板式尺寸：
    滤油器
    型号 尺寸mm
    H H1 R d L B I b E F h h1 h2 d1 d2 d3
    WU-H10×※B※ 240 136 46 Ø73 158 60 128 30 40 20 50 112 22 Ø15 Ø24 Ø13
    WU-H25×※B※ 294 226 46 Ø73 158 60 128 30 40 20 50 112 22 Ø15 Ø24 Ø13
    WU-H40×※B※ 254 184 62 Ø102 190 64 160 32 50 25 65 153 25 ø5 ø32 ø15
    WU-H63×※B※ 321 252 62 Ø102 190 64 160 32 50 25 65 153 25 ø5 ø32 ø15
    WU-H100×※B※ 385 314 62 Ø102 190 64 160 32 50 25 65 153 25 ø5 ø32 ø15
    WU-H160×※B※ 427 338 73 Ø121 212 72 180 40 60 30 75 174 30 Ø32 Ø40 Ø17
    WU-H250×※B※ 502 414 73 Ø121 212 80 180 48 60 30 75 174 30 Ø40 Ø50 Ø17
    WU-H400×※B※ 543 450 85 Ø146 275 100 225 60 80 400 82 194 40 Ø50 Ø65 Ø26
    WU-H630×※B※ 643 550 85 Ø146 275 100 225 60 80 400 82 194 40 Ø50 Ø65 Ø26

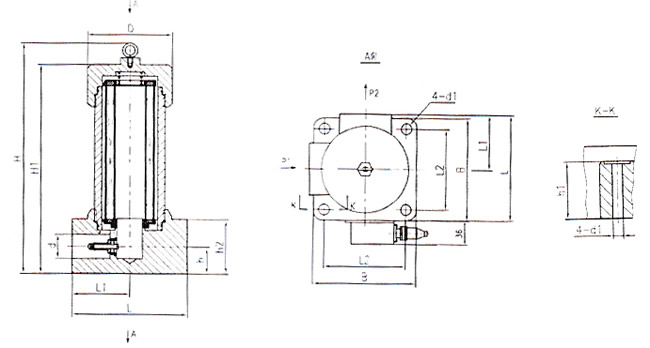

    倒装管式尺寸：
    滤油器
    型号 尺寸mm
    H H1 L L1 B d1 d2 h h1 M D
    WU-H10×※DL※ 198 148 130 95 115 Ø9 ø14 27.5 12 M27×2 ø92
    WU-H25×※DL※ 288 238 130 95 115 Ø9 ø14 27.5 12 M27×2 ø92
    WU-H40×※DL※ 247 197 156 115 145 ø14 ø20 34 14 M33×2 ø124
    WU-H63×※DL※ 315 265 156 115 145 ø14 ø20 34 14 M33×2 ø124
    WU-H100×※DL※ 377 327 156 115 145 ø14 ø20 34 14 M42×2 ø124
    WU-H160×※DL※ 415 365 190 140 170 Ø14 Ø20 46 14 M48×2 Ø146
    倒装管式尺寸：
    滤油器
    型号 尺寸mm
    H H1 D L L1 B d1 d2 h h1 d A M d3
    WU-H10×※DF※ 198 148 Ø92 130 95 115 Ø9 ø14 27.5 12 ø18 52 M8 ø50
    WU-H25×※DF※ 288 238 Ø92 130 95 115 Ø9 ø14 27.5 12 ø18 52 M8 ø50
    WU-H40×※DF※ 247 197 ø124 156 115 145 ø14 ø20 34 14 ø25 66 M120 ø62
    WU-H63×※DF※ 315 265 ø124 156 115 145 ø14 ø20 34 14 ø25 66 M120 ø62
    WU-H100×※DF※ 377 327 ø124 156 115 145 ø14 ø20 34 14 ø25 66 M120 ø62
    WU-H160×※DF※ 415 365 Ø146 190 140 170 Ø14 Ø20 46 14 Ø32 90 M16 Ø85
    WU-H250×※DF※ 485 435 Ø146 190 140 170 Ø14 Ø20 46 14 Ø40 90 M16 Ø85
    WU-H400×※DF※ 532 482 Ø170 240 160 200 Ø18 Ø26 63 20 Ø50 120 M20 Ø118
    WU-H630×※DF※ 632 582 Ø170 240 160 200 Ø18 Ø26 63 20 Ø55 120 M20 Ø118

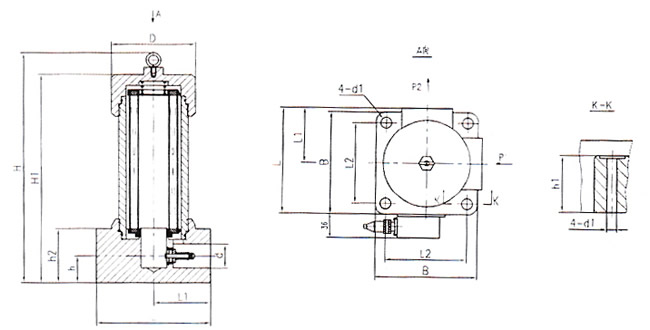

    倒装管法兰式A型尺寸：
    滤油器
    型号 尺寸mm
    H H1 L L1 L2 B d1 h h1 h2 d D
    WU-H10×※DFA※ 198 148 122.5 65 95 115 Ø9 27.5 33 54 ø18 ø92
    WU-H25×※DFA※ 288 238 122.5 65 95 115 Ø9 27.5 33 54 ø18 ø92
    WU-H40×※DFA※ 247 197 150.5 78 115 145 ø14 34 41 68 ø25 ø124
    WU-H63×※DFA※ 315 265 150.5 78 115 145 ø14 34 41 68 ø25 ø124
    WU-H100×※DFA※ 377 327 150.5 78 115 145 ø14 34 41 68 ø25 ø124
    WU-H160×※DFA※ 415 365 180 95 140 170 Ø14 46 50 92 Ø32 Ø146
    WU-H250×※DFA※ 485 435 180 95 140 170 Ø14 46 50 92 Ø40 Ø146
    WU-H400×※DFA※ 532 482 220 120 160 200 Ø18 63 75 122 Ø50 Ø176
    WU-H630×※DFA※ 632 582 220 120 160 200 Ø18 63 75 122 Ø55 Ø176
    倒装管法兰式B型尺寸：
    滤油器
    型号 尺寸mm
    H H1 L L1 L2 B d1 h h1 h2 d D
    WU-H10×※DFB※ 198 148 122.5 65 95 115 Ø9 27.5 33 54 ø18 ø92
    WU-H25×※DFB※ 288 238 122.5 65 95 115 Ø9 27.5 33 54 ø18 ø92
    WU-H40×※DFB※ 247 197 150.5 78 115 145 ø14 34 41 68 ø25 ø124
    WU-H63×※DFB※ 315 265 150.5 78 115 145 ø14 34 41 68 ø25 ø124
    WU-H100×※DFB※ 377 327 150.5 78 115 145 ø14 34 41 68 ø25 ø124
    WU-H160×※DFB※ 415 365 180 95 140 170 Ø14 46 50 92 Ø32 Ø146
    WU-H250×※DFB※ 485 435 180 95 140 170 Ø14 46 50 92 Ø40 Ø146
    WU-H400×※DFB※ 532 482 220 120 160 200 Ø18 63 75 122 Ø50 Ø176
    WU-H630×※DFB※ 632 582 220 120 160 200 Ø18 63 75 122 Ø55 Ø176
    倒置板式尺寸：
    滤油器
    型号 尺寸mm
    H H1 D L L1 B E h1 h2 d1 d2 d3 d4 b
    WU-H10×※DB※ 203 153 Ø88 120 90 115 60 52 14 ø11.5 ø18 ø11.5 ø24 15
    WU-H25×※DB※ 293 243 Ø88 120 90 115 60 52 14 ø11.5 ø18 ø11.5 ø24 15
    WU-H40×※DB※ 247 197 Ø124 156 115 145 88 66 14 ø14 ø20 ø124 ø38 15
    WU-H63×※DB※ 315 265 Ø124 156 115 145 88 66 14 ø14 ø20 ø124 ø38 15
    WU-H100×※DB※ 377 327 Ø124 156 115 145 88 66 14 ø14 ø20 ø124 ø38 15
    WU-H160×※DB※ 415 365 Ø146 190 135 170 104 88 20 ø18 Ø26 Ø146 ø50 23
    WU-H250×※DB※ 483 433 Ø146 190 135 170 104 88 20 ø18 Ø26 Ø146 ø50 23
    WU-H400×※DB※ 532 482 Ø170 240 160 200 144 121 25 ø22 Ø32 Ø176 ø65 23
    WU-H630×※DB※ 632 582 Ø170 240 160 200 144 121 25 ø22 Ø32 Ø176 ø65 23

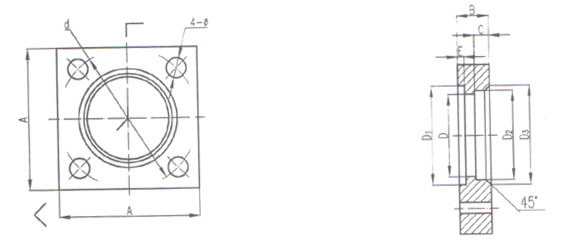

    连接法兰加工尺寸：
    滤油器
    型号 尺寸mm 法兰用O形圈 法兰用螺钉
    A B C D D1 D2 D3 d E d1
    WU-H10×※DΔ※ 52 22 11 ø18 ø30 0 -0.2 ø28 +0.2 0 ø36 ø50 2.4 0 -0.1 ø9 ø30×3.1 M8×40
    WU-H25×※DΔ※ 52 22 11 ø18 ø30 0 -0.2 ø28 +0.2 0 ø36 ø50 2.4 0 -0.1 ø9 ø30×3.1 M8×40
    WU-H40×※DΔ※ 66 22 12 Ø25 Ø40 0 -0.2 Ø35 +0.2 0 Ø43 Ø62 2.4 0 -0.1 ø11 ø40×3.1 M10×45
    WU-H63×※DΔ※ 66 22 12 Ø25 Ø40 0 -0.2 Ø35 +0.2 0 Ø43 Ø62 2.4 0 -0.1 ø11 ø40×3.1 M10×45
    WU-H100×※DΔ※ 66 22 12 Ø25 Ø40 0 -0.2 Ø35 +0.2 0 Ø43 Ø62 2.4 0 -0.1 ø11 ø40×3.1 M10×45
    WU-H160×※DΔ※ 90 26 16 ø32 ø50 0 -0.2 ø43 +0.2 0 ø51 Ø85 2.4 0 -0.1 ø17 ø50×3.1 M16×45
    WU-H250×※DΔ※ 90 26 16 ø40 ø50 0 -0.2 ø52 +0.2 0 ø60 Ø85 2.4 0 -0.1 ø17 ø50×3.1 M16×45
    WU-H400×※DΔ※ 120 36 20 Ø52 Ø73 0 -0.2 Ø65 +0.2 0 Ø73 Ø118 4.5 0 -0.1 Ø22 Ø50×3.1 M20×65
    WU-H630×※DΔ※ 120 36 20 Ø55 Ø80 0 -0.2 Ø77 +0.2 0 Ø85 Ø118 4.5 0 -0.1 Ø22 Ø50×3.1 M20×65
