  • 首页 > 过滤器 > 旋装式回油滤油器
    旋装式回油滤油器
    ZL型系列滤油器是由滤头和滤壳(芯)两个部分组成,滤头采用铝合金制造,滤壳(芯)采用薄钢板整体成型新工艺冲制后与
    纸滤芯或化纤滤芯组合成钢壳滤芯,所以本系列滤油器具有外形美观、重量轻、堵塞时只需更换钢壳滤芯等优点。
    该系统滤油器在滤头内装有旁通阀,当钢壳滤芯堵塞时,油液从旁通阀进入,系统仍能工作,在适时停机后须更换钢壳滤芯。
    用户单独使用钢壳滤芯时,在不改变钢壳滤芯的外形尺寸下可以根据用户液压系统的连接要求,单独改成用户需要的连接螺纹。
    型号说明:
    ZL366 I A Q
    代号 带不带旁通阀 公称压力 公称流量L/min 过滤精度(µm) 类型
    ZL型滤油器 I:带
    省略:不带
    A:1.6Mpa     Q:化纤型
    省略:纸质型
    技术参数:(网式):
    型号 公称流量
    L/min
    公称压力
    Mpa
    原始压力损失
    Mpa
    允许最大压力损失
    Mpa
    过滤精度
    μm
    旁通阀开启压力
    Mpa
    重量
    Kg
    ZL366-A25×※ 25 1 ≤0.05 0.35 5
    10
    20
    30
    40
    0.15 1.45
    ZL366-A63×※ 63 1 ≤0.05 0.35 0.15 1.60
    ZL366-A100×※ 100 1 ≤0.07 0.35 0.15 1.75

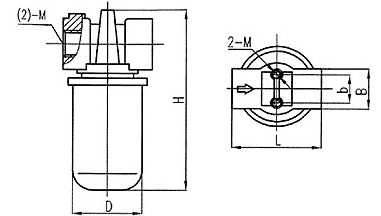

    连接尺寸:
    滤油器
    型号 公称流量
    L/min
    尺寸mm
    H D L B b (2)-M 2-m
    ZL366-A25×※ 25 164 ø93 110 50 45 M33×2 M10
    ZL366-A63×※ 63 202 ø93 110 50 45 M33×2 M10
    ZL366-A100×※ 100 234 ø93 110 50 45 M33×2 M10
