    注水回转缸
    1、高速,轻量整合型注气回转油压缸,可经由后端回转继手供给空气.
    2、内建逆止阀自锁机构,泄压阀及行程控制近接开关.
    3、安装时可由后端锁固之。
    4、泄油孔配管务必单独接会油压槽,以避免产生背压。
    5、使用时请混入微量的油雾。
    型号说明:
    型号\规格 活塞面积cm² 行程mm 最高使用回转数r.p.m 最高使用压力
    MPa kgf/cm²
    注水部最高使用
    压力MPa kgf/cm²
    GD² kg.m² 重量kg
    押侧 拉侧
    RE-L110 92.7 87.9 20 6000 3.5(35) 1.0(10) 0.02 6.5
    RE-L120 110.8 106.0 21 6000 4.0(40) 1.0(10) 0.03 7.8
    RE-L130 130.4 123.1 30 6000 4.0(40) 1.0(10) 0.03 8.2

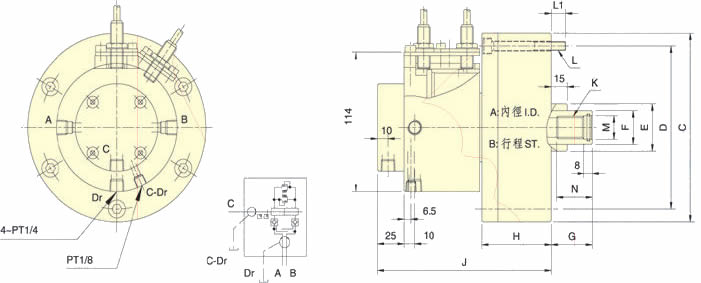

    尺寸图:
    型号\寸法 A B C
    h7
    D E F G H J K L L1 M
    H8
    N
    max. min.
    RE-L110 110 20 145 128 42 30 60 40 63 161.5 M20×2.5 6∼M8×70 15 21 35
    RE-L120 120 21 168 145 42 30 60 39 65.5 164 M20×2.5 6∼M10×70 14.5 21 35
    RE-L130 130 30 168 150 52 35 60 30 74.5 173 M24×3 6∼M10×80 15.5 25 40
