  • 首页 > 回转油缸 > 行程式控制回转缸
    行程式控制回转缸
    1、短形,高速,行程控制型回转油压缸.
    2、内建逆止阀自锁机构。
    3、安装时可由后端锁固之。
    4、泄油孔配管务必单独接会油压槽,以避免产生背压。
    型号说明:
    型号\规格 活塞面积cm² 行程mm 最高使用
    回转数r.p.m
    最高使用压力
    MPa kgf/cm²
    GD² kg.m² 重量kg
    押侧 拉侧
    RS-6520N 32.0 28.3 20 6000 4.0(40) 0.01 2.9
    RS-75N 43.0 37.1 15 6000 4.0(40) 0.01 2.9
    RS-7530N 43.0 37.1 15 6000 4.0(40) 0.013 2.9
    RS-100N 77.4 71.5 20 6000 4.0(40) 0.04 4.4
    RS-125N 121.6 113.1 25 6000 4.0(40) 0.07 6.9
    RS-150N 175.6 160.8 30 5500 4.0(40) 0.10 9.5
    RS-200N 314.1 290.4 35 5500 4.0(40) 0.29 15.4

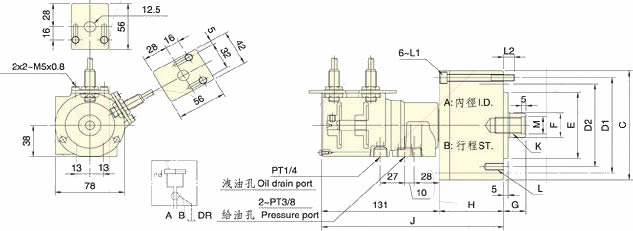

    尺寸图:
    型号\寸法 A B C D1 D2 E
    h7
    F G H J K L L1 L2 M
    H8
    max. min.
    RS-6520N 65 20 97 80 60 25 45 25 62 193 M16×30 6∼M8×16 M6×70 14.5 17
    RS-75N 75 15 107 90 65 30 45 30 57 188 M20×35 6∼M8×16 M8×60 12 21
    RS-7530N 75 30 107 90 65 30 45 15 72 203 M20×35 6∼M8×16 M8×75 12 21
    RS-100N 100 20 132 115 100 80 30 45 25 72 203 M20×35 6∼M10×20 M8×75 12 21
    RS-125N 125 25 160 140 130 110 35 50 25 82 213 M24×45 6∼M12×20 M8×85 12 25
    RS-150N 150 30 190 170 130 110 45 55 25 95 226 M30×45 12∼M12×24 M10×100 16 32
    RS-200N 200 35 245 220 145 120 55 70 35 116 247 M36×60 12∼M16×30 M10×125 21 38
