中实气压回转缸

小型化，重量轻：铝合金的外型构造，重量比传统回转缸轻，
形骸结构小型化，在高速回转时，可保持性能的稳定及减轻机械负担。

型号/规格：

型号\规格	GD kgf.m²	最大推力（kN）	最高使用压力（kN）	活塞面积（cm²）		净重（kg）
型号\规格	GD kgf.m²	最大推力（kN）	最高使用压力（kN）	推力侧	拉力侧	净重（kg）
LA130	0.05	970 (9.5)	8 (0.8)	131.2	124.7	5.2
LA170	0.18	1710(16.7)	8 (0.8)	225.4	219.0	8.5
LA220	0.36	2890(28.3)	8 (0.8)	378.6	369.3	11.6

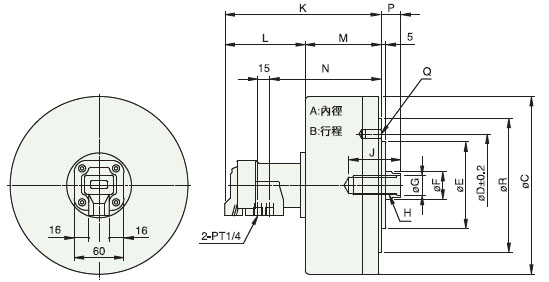

尺寸图：

型号/规格：

型号\寸法	M	N	P max	P min	Q	活塞行程 (mm)	最高回转速
LA130	70	106.5	45	30	6-M8×1.25P×16L	15	5000
LA170	86	122.5	40	20	6-M10×1.5P×18L	20	5000
LA220	99	135.5	45	20	6-M12×1.75Pj×20L	25	4000

型号/尺寸：

型号\规格	A	B	C	D	E (h7)	F	G (H8)	H	J	K	L
LA130	130	15	160	90	65	25	17	M16×2P	30	165	95
LA170	170	20	200	100	80	25	17	M16×2P	30	181	95
LA220	220	25	255	130	110	30	21	M20×2.5P	35	194	95
