  • 首页 > 卡盘 > 筒夹夹头
    筒夹夹头
    1、前推式弹性筒夹夹头,适合CNC车床,专用机或其它旋削机械。
    2、高精度,高转数及高刚性结构的特点。
    3、安装连结方式与中空夹头一样,且可与之相容互换,不必更改拉杆。
    4、搭配弹性筒夹须符合DIN6343规范。
    型号说明:
    型号\规格 楔心行程mm 最大夹持能力 mm 油压缸推力
    kgf
    最大夹持力
    kgf
    最高回转数
    r.p.m
    GD²
    kg.m²
    重量kg 使用筒夹 适用油缸
    最大使用压力
    圆棒 六角材 方材
    CL-26A4 4.5 3-26 4-22 4-18 1800 3870 8000 0.040 4.2 161E TK-533 26
    CL-30A4 4.5 3-30 4-26 4-20 2000 4300 8000 0.038 4.1 163E TK-533 29
    CL-36A5 6 3-36 6-32 6-26 2300 4950 6000 0.058 6.3 171E TK-643 25
    CL-42A5 6 3-42 6-36 6-29 2500 5400 6000 0.057 6.1 173E TK-643 29
    CL-42A6 6 3-42 6-36 6-29 2800 5400 6000 0.061 7.5 173E TK-643 29
    CL-52A6 6 5-52 8-45 7-36 2800 6020 6000 0.093 13.8 177E TK-852 23
    CL-60A6 6 5-60 8-52 7-42 3000 6500 5000 0.091 13.5 185E TK-1068 18
    CL-60A8 6 5-60 8-52 7-42 3000 6500 5000 0.104 14.5 185E TK-1068 18
    CL80A8 6 20-80 18-69 15-58 3500 7300 4000 0.120 19.8 193E TK-1287 16

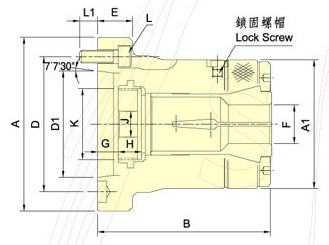

    尺寸图:
    型号\寸法 A A1 B D D1 E F max. F min. G max. G min. H J K max. L L1
    CL-26A4 110 85 108 82.6 63.51 25 26 3 9.5 5 15 12 M40×1.5 3-M10×30 15
    CL-30A4 110 85 108 82.6 63.51 25 30 3 9.5 5 15 12 M40×1.5 3-M10×30 15
    CL-36A5 135 100 130 104.8 82.56 27 36 3 14 8 17.5 20 M55×2 4-M10×30 14
    CL-42A5 135 100 130 104.8 82.56 27 42 3 14 8 17.5 20 M55×2 4-M10×30 14
    CL-42A6 165 100 130 104.8 106.38 32 42 3 16 11 17.5 20 M60×2 4-M12×30 16
    CL-52A6 170 130 154 133.4 106.38 32 52 5 10.5 4.5 24 45 M60×2 4-M12×35 20
    CL-60A6 170 130 154 133.4 106.38 27 60 5 10.5 4.5 24 45 M75×2 4-M12×35 20
    CL-60A8 210 130 147.5 171.5 139.2 35 60 5 3.5 2.5 24 45 M85×2 4-M16×40 22
    CL80A8 210 156 175 171.5 139.2 35 80 20 7.5 1.5 24 45 M100×2 6-M16×40 22
