  • 首页 > 卡盘 > 四爪单动卡盘
    四爪单动卡盘
    普通型四爪单动卡盘K72系列为短圆柱连接形式(又称是直止口连接形式),通过过渡盘与机床主轴连接。
    四个爪单动可调,适合各种形状工件的加工。
    根据用户需求可提供配带分离爪(滑座和顶爪连接尺寸符合ISO3442)的四爪单动卡盘。
    请参照连接方式规格表:请点击

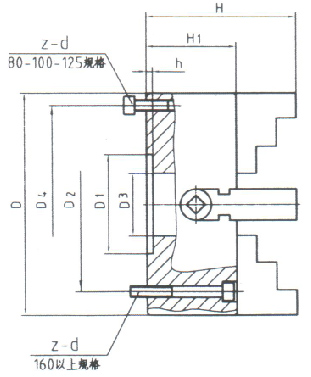

    型号说明:
    规格 D1 D2 D3 H H1 h z-d 净重 kg
    mm inch
    K72-80 3 55 66 22 56 42 3.5 4-M6 2.0
    K72-100 4 72 84 25 73 54 3.5 4-M8 2.9
    K72-125 5 95 108 30 78 56 4.5 4-M8 4.7
    K72-160 6 130 145 40 96.5 65 5 4-M10 7.7
    K72-160A 6 53 71 45 96.5 65 5 4-M10 8.0
    K72-160T 6 65 95 45 96.5 65 5 4-M10 9.3
    K72-200 8 125 104.8 50 110 75 6 4-M10 15.1
    K72-200A 8 75 95 56 110 75 6 4-M10 14.1
    K72-200K 8 80 112 56 110 75 6 4-M10 14.1
    K72-250 10 100 120 65 117.5 82 6 4-M12 21.3
    K72-250A 10 110 130 75 115.5 80 6 4-M12 21.3
    K72-300 12 152 130 75 128.5 85 6 4-M12 31.0
    K72-320 13 140 165 95 134 90 6 4-M16 39.6
    K72-350 14 130 168 80 145 95 8 4-M16 47.9
    K72-400 16 160 185 125 143 95 8 4-M16 53.9
    K72-450 18 180 205 140 147 100 8 4-M16 59.8
    K72-500 20 200 236 160 161 106 8 4-M20 91.3
    K72-500S 20 200 235 160 161 106 8 4-M18 98.5
    K72-630 25 220 258 180 180 115 10 4-M20 146.5
    K72-800 32 250 300 210 210 135 12 8-M20 252
    K72-1000K 40 320 370 305 236 145 15 8-M20 395
    K72-1000A 40 285 330 280 236 145 7.5 8-M20 395
    K72-1250 50 400 500 305 251 160 15 8-M20 585
    K72-1400 55 400 500 305 246 155 15 8-M20 1030
    K72-1600 63 420 520 320 266 175 18 8-M24 1570
    K72-2000 80 450 560 350 290 190 20 8-M30 2310
