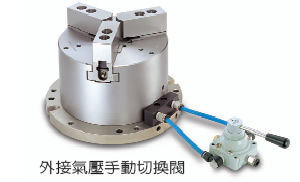

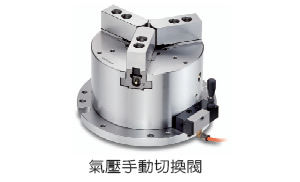

    内藏式三爪夹盘
    内藏式中空油压夹盘适用于工作台面的钻、铣加工而设计,具有六大特色:
    1.气压缸防锈处理:
     在潮湿及工作环境较差的情况,气缸内部经防锈处理不会生锈或卡死。
    2.防尘装置:
     在工作台上的钻铣工作,切屑及冷却液不易进入夹盘内部,确保夹盘的使用寿命
    及精度。
    3.群组安装效益:
     将数个夹盘连接安装于固定盘上,快速换模的目的即可连成,省时迅速。
    4.内藏式油缸的特性:
     把油缸直接装置与夹盘内部,更能确保连接的稳定性、提升夹持力,适用于重切削
    及夹持精度的保持,倍增机械效益。
    5.凸缘设计:
     个别安装夹盘与工作台时,只需配合T螺丝安装简易,免除固定夹盘必须使用连接盘的困扰。
    6.生爪、硬爪可替换使用:
     与CNC车床夹盘之硬爪及生爪皆可替换使用,节省成本。
    型号说明:
    型号\寸法 O 活塞面积(cm2) 柱塞行程(mm) 爪行程(直径mm) 最大静夹持力(kN)
    M0-04 M8×1.25P 57 9 3.8 2400 (23.5)
    M0-05 M8×1.25P 74 10 5.4 3285 (25.6)
    M0-06 M10×1.5P 97 12 5.5 5040 (39.5)
    M0-08 M10×1.5P 156 16 7.4 81OO (63.5)
    M0-10 M12×1.75P 235 19 8.8 12210 (95.6)

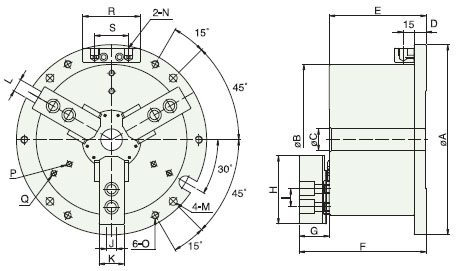

    尺寸图:
    型号\规格
    (Kpa)
    最大设定油压压力
    (kN)
    空压夹持力
    (kN)
    净重
    (kg)
    夹持范围
    M0-04 15 (1.5) 1100 (10.8)

    ∮9∼∮115

    M0-05 20 (2.0) 1300 (12.7) 11.4

    ∮12∼∮135

    M0-06 20 (2.0) 2000 (19.6) 21.5 ∮15∼∮169
    M0-08 20 (2.0) 3300 (32.3) 37.6 ∮20∼∮210
    M0-10 20 (2.0) 4800 (47.0) 57.5 ∮33∼∮254
    型号\规格 A B C D E F G H I J K L M
    M0-04 155 115 -- 15 77.5 103.5 26 49.5 14 10 23 13 ∮9(PCD∮135)
    M0-05 185 135 -- 15 95 128 33 62 14 10 25 13 ∮9(PCD∮165)
    M0-06 224 169 25 16 118 158 40 73 20 12 31 18 ∮11(PCD∮202)
    M0-08 265 210 30 20 138 180 42 95 25 14 35 18 ∮11(PCD∮243)
    M0-10 315 254 52 23 150 196  46 110 30 16 40 18 ∮13(PCD∮285)
