超薄型夹盘

1.轻、薄、短小的设计，适用于件量测夹持。
2.直接转动旋盘，免于使用板手旋转干涉。
3.钢体本体，耐用性甚佳。
4.夹爪正反夹持两用设计，操作方便。
5.2″最小工件夹持0.8mm。

型号说明：

型号\寸法	J	K	L	M	把握范围		净重> （kg）
型号\寸法	J	K	L	M	外径把握	内径把握	净重> （kg）
SE-02	8	13	8	26	∮0.8∼∮63	∮23∼∮58	1.2
SE-03	11	14	10.5	32	∮1∼∮81	∮31∼∮70	2.9
SE-04	14	18.8	10	40	∮1∼∮100	∮36∼∮90	4.3
SE-05	16	20.7	11.5	49	∮1.5∼∮116	∮43∼∮106	6.2
SE-06	19	26.2	15	70	∮1.5∼∮160	∮52∼∮148	11.1

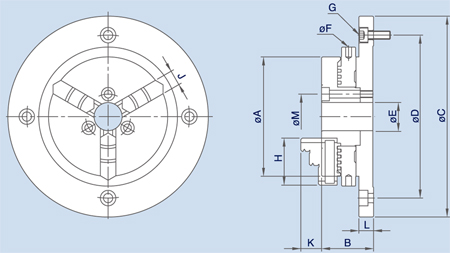

型号/尺寸：

型号\规格	A	B	C	D	E	F	G	H
SE-02	63	28	118	100	16	4	4-M5×0.8P	27
SE-03	85	37	143	116	20	4	4-M6×1P	33.5
SE-04	110	39	168	140	26	5	4-M6×1P	42
SE-05	130	45	202	168	32	6	4-M8×1.25P	50
SE-06	160	52	248	208	50	8	4-M10×1.5P	118
