    中实立式卡盘
    1、适合机床,铣床或切削中心机使用,有二爪及三爪两种形式.
    2、VP-200型式所配对之卡盘规格及寸法与2P型式相同.
    3、VP-300型式所配对之卡盘规格及寸法与3P型式相同.
    型号说明：
    型号\规格 活塞面积cm² 爪行程(直径)
    mm    		 最高使用压力
    kgf/cm²    		 重量kg
    押侧 拉侧
    VP-204 28.0 24.9 6.4 21 6.6
    VP-304 28.0 24.9 6.4 31.5 6.9
    VP-205 28.0 24.9 6.4 23.3 8.6
    VP-305 28.0 24.9 6.4 35 9.0
    VP-206 63.1 53.5 8.5 24 17.0
    VP-306 63.1 53.5 8.5 36 16.5
    VP-208 103.4 90.8 8.8 20 31.0
    VP-308 103.4 90.8 8.8 30 30.8

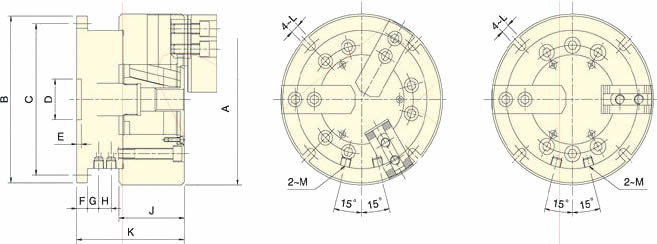

    尺寸图：
    型号\寸法 A B C D
    H7    		 E F G H J K L M
    VP-204 110 146 130 30 4.5 12 12 8 52 92 9 PT1/4
    VP-304 110 146 130 30 4.5 12 12 8 52 92 9 PT1/4
    VP-205 135 146 130 30 4.5 12 12 8 55 95 9 PT1/4
    VP-305 135 146 130 30 4.5 12 12 8 55 95 9 PT1/4
    VP-206 165 178 160 40 5 12 15 12 74 125 11 PT1/4
    VP-306 165 178 160 40 5 12 15 12 74 125 11 PT1/4
    VP-208 210 205 186 40 5 14 15 16 85 140 11 PT3/8
    VP-308 210 205 186 40 5 14 15 16 85 140 11 PT3/8
