    快速回转夹头
    夹头内藏油压气压回转缸，免额外安装回转缸
    安装简易，快速建置工作夹持系统
    气压型夹头缸体加大，提升夹持力
    新功能: JH7-70/JH9-90/JH9-120能以气压驱动(选购增压缸)
    筒夹/副爪快速更换设计，高工作弹性
    夹头具中心通孔设计，配合自动送料系统工作
    可不停机上下料，产能高
    适合传统车床改装自动化或半自动化
    适合组装各式专用加工机
    切削液不可直接冲向夹头

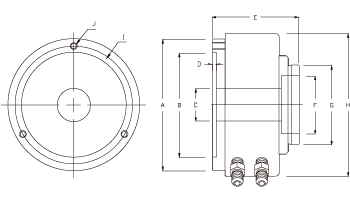

    型号说明：
    型号
    JA5-25
    JA7-40
    JA7-70
    A 135mm (5.31") 192mm (7.56") 192mm (7.56")
    B 100mm (3.94") 155mm (6.10") 155mm (6.10")
    C 27mm (1.06") 47mm (1.85") 68mm (2.68")
    D 4mm (0.16") 5mm (0.20") 5mm (0.20")
    E 105mm (4.13") 128mm (5.04") 142mm (5.60")
    F 45mm (1.77") 65mm (2.56") 105mm (4.13")
    G 68mm (2.68") 94mm (3.70") 168mm (6.61")
    H 170mm (6.69") 212mm (8.35") 266mm (10.47")
    I 115mm (4.53") 172mm (6.77") 172mm (6.77")
    J M8 x P1.25 x 3 M10 x P1.5 x 3 M10 x P1.5 x 3
    工作筒夹/副爪 C-25型副爪 C-40型副爪 C-70型副爪
    气压/油压驱动 气压 气压 气压
    工作压力 2-9kg/cm2 (28-130psi) 2-9kg/cm2 (28-130psi) 2-9kg/cm2 (28-130psi)
    最高转速RPM 1800 1600 1400
    最大夹径
    通孔/不通孔    		 25mm / 32mm
    (0.98" / 1.26")    		 45mm / 50mm
    (1.77" / 1.97")    		 68mm / 90mm
    (2.68"/ 3.54")
    缸体活塞面积 115cm2 (17.8in2) 182cm2 (28.2in2) 328cm2 (50.8in2)
    夹持力 2680kgf@7kg/cm2
    (5896lbf@100psi)    		 4250kgf@7kg/cm2
    (9350lbf@100psi)    		 7700kgf@7kg/cm2
    (6940lbf@100psi)
    产品净重 7.5kg (16.5lbs) 15.0kg (33.0lbs) 22.5kg (49.5lbs)
    新功能:JH7-70/JH9-90/JH9-120能以气压增压缸驱动(选购)：
    型号
    JH5-25
    JH7-40
    JH7-70
    JH9-90
    JH9-120
    A 135mm (5.31") 192mm (7.56") 192mm (7.56") 230mm (9.06") 230mm (9.06")
    B 100mm (3.94") 155mm (6.10") 155mm (6.10") 190mm (7.48") 190mm (7.48")
    C 26mm (1.02") 45mm (1.77") 68mm (2.68") 88mm (3.52") 120mm (4.72")
    D 4mm (0.16") 5mm (0.20") 5mm (0.20") 6mm (0.24") 6mm (0.24")
    E 105mm (4.13") 128mm (5.04") 142mm (5.60") 150mm (5.91") 160mm (6.30")
    F 45mm (1.77") 65mm (2.56") 105mm (4.13") 105mm (4.13") 140mm (5.51")
    G 68mm (2.68") 94mm (3.70") 136mm (5.35") 136mm (5.35") 168mm (6.61")
    H 138mm (5.43") 192mm (7.56") 211mm (8.31") 232mm (9.13") 275mm (10.83")
    I 115mm (4.53") 172mm (6.77") 172mm (6.77") 210mm (8.27") 210mm (8.27")
    J M8 x P1.25 x 3 M10 x P1.5 x 3 M10 x P1.5 x 3 M12 x P1.75 x 3 M12 x P1.75 x 3
    工作筒夹/副爪 C-25型副爪 C-40型副爪 C-70型副爪 C-70型副爪 C-120型副爪
    气压/油压驱动 油压 油压 油压/气压增压缸 油压/气压增压缸 油压/气压增压缸
    工作压力 10-25kg/cm2
    (143-357psi)    		 10-20kg/cm2
    (143-286psi)    		 10-20kg/cm2
    (143-286psi)    		 10-15kg/cm2
    (143-214psi)    		 10-15kg/cm2
    (143-214psi)
    最高转速RPM 1800 1600 1400 1100 900
    最大夹径
    通孔/不通孔    		 25mm / 32mm
    (0.98" / 1.26")    		 45mm / 50mm
    (1.77" / 1.97")    		 68mm / 90mm
    (2.68" / 3.54")    		 88mm / 88mm
    (3.52" / 3.52")    		 118mm / 118mm
    (4.65" / 4.65")
    缸体活塞面积 56cm2 (8.68in2) 90cm2 (13.9in2) 116cm2 (18.0in2) 132cm2 (20.5in2) 183cm2 (28.4in2)
    夹持力 3330kgf@16kg/cm2
    (7326lbf@228psi)    		 5350kgf@16kg/cm2
    (11770lbf@228psi)    		 6920kgf@16kg/cm2
    (15524lbf@228psi)    		 7870kgf@16kg/cm2
    (17314lbf@228psi)     		8150kgf@12kg/cm2
    (17930lbf@171psi)
    产品净重 6.0kg (13.2lbs) 13.0kg (28.6lbs) 18.0kg (39.6lbs) 24.0kgs (52.8lbs) 30.0kgs (66.0lbs)
