    气动筒夹夹头
    精密筒夹夹头内藏高速气压回转缸
    节省安装油压回转缸、油箱、油压帮浦等设备成本
    夹头本体精度0.010mm，工件夹持精度0.025mmbr /> 产品型号完整，有5C型、16C型、B42型、B60型、B80型筒夹夹头可以选用
    高转速5000RPM (JAP206-5C)
    中空孔径最大至80mm (JAP210-B80)
    加大活塞面积，夹持力强大
    先进轴承设计，高转速夹头不发热
    夹头本体高度密封设计，防水防尘

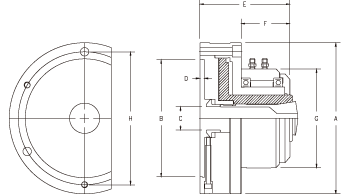

    型号说明：
    型号
    JAP206-5C
    JAP207-16C
    JAP207-B42
    JAP208-B60
    JAP210-B80
    A 168 (6.61") 197 (7.76") 196 (7.72") 207 (8.15") 246 (9.67")
    B 130 (5.12") 160 (6.30") 155 (6.10") 170 (6.69") 200 (7.87")
    C 26 (1.02") 40 (1.57") 42 (1.65") 60 (2.36") 80 (3.15")
    D 5 (0.20") 5 (0.20") 5 (0.20") 5 (0.20") 5 (0.20")
    E 100 (3.94") 112 (4.41") 138 (5.43") 148 (5.83") 152 (5.98")
    F 55 (2.17") 64 (2.52") 77 (3.03") 86 (3.39") 80 (3.15")
    G 110 (4.33") 130 (5.12") 144 (5.67") 168 (6.61") 196 (7.72")
    H 147 (5.79") 176 (6.93") 172 (6.77") 186 (7.32") 226 (8.90")
    安装螺丝孔 ø9.0x4(M8前锁) ø11.0x3(M10前锁)
    M10xP1.5x3(M10后锁)    		 ø11.0x3(M10前锁)
    M10xP1.5x3(M10后锁)    		 ø11.0x3(M10前锁)
    M10xP1.5x3(M10后锁)    		 ø11.0x6(M10前锁)
    工作弹性筒夹 5C筒夹 16C筒夹 B42筒夾 (173E) B60筒夹 (185E) B80筒夹 (193E)
    最高转速RPM 3600 2800 2500 2000 1800
    工作气压 3-8kg/cm2
    (43-113psi)    		 3-8kg/cm2
    (43-113psi)    		 3-8kg/cm2
    (43-113psi)

    3-8kg/cm2
    (43-113psi)

    		 3-8kg/cm2
    (43-113psi)
    夹头中空孔径 26mm (1.02") 40mm (1.57") 42mm (1.65") 60mm (2.36") 80mm (3.15")
    夹持力 4825kgf@7kg/cm2
    (10615lbf@100psi)    		 5600kgf@7kg/cm2
    (12320lbf@100psi)    		 5960kgf@7kg/cm2
    (13112lbf@100psi)    		 7250kgf@7kg/cm2
    (15950lbf@100psi)    		 9060kgf@7kg/cm2
    (19932lbf@100psi)
    夹头净重 10kgs (22lbs) 14kgs (31lbs) 17kgs (37lbs) 21kgs (46lbs) 32kgs (71lbs)
