    气压膜片夹头
    精密气压膜片夹头内藏高性能气压回转缸
    超高重复精度0.005mm以内
    夹头前置式安装,无须安装回转缸及夹头拉管
    夹头具中心通孔,可配合自动送料系统工作
    夹持力可由工作气压精密微调,适合夹持薄形工件或脆弱工件。
    单边厚度0.5mm薄管可以夹持
    夹头密封设计,防尘防水防切削液
    无滑动件磨损,超长精度寿命
    依据工件设计爪型,可支持外夹或内张加工
    特殊订制品: 偏心度可手动调整的气压膜片夹头

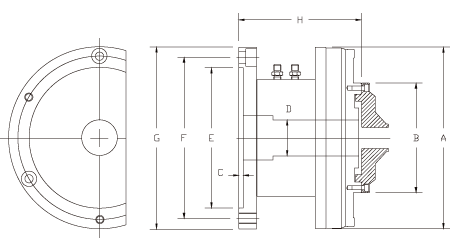

    型号说明:
    型号
    JAP104
    JAP105
    JAP106
    JAP106
    (中心通孔42mm型)
    JAP107
    JAP108
    JHD110
    (油压驱动型)
    A 100 (3.94") 136.5 (5.37") 166 (6.54") 166 (6.54") 197 (7.76") 207 (8.15") 186 (7.32")
    B 60 (2.36") 70 (2.76") 100 (3.94") 100 (3.94") 118 (4.65") 146 (5.75") 117 (4.61")
    C 4 (0.16") 4 (0.16") 5 (0.20") 5 (0.20") 5 (0.20") 4 (0.16") 5 (0.20")
    D 10 (0.39") 14.5 (0.57") 28 (1.10") 42 (1.65") 38 (1.50") 60 (2.36") 42 (1.65")
    E (H6) 70 (2.76") 100 (3.94") 130 (5.12") 130 (5.12") 155 (6.10") 160 (6.30") 155 (6.10")
    F 82 (3.27") 115 (4.53") 147 (5.79") 147 (5.79") 172 (6.77") 172 (6.77") 172 (6.77")
    G 97 (3.82") 136.5 (5.37") 167 (6.57") 167 (6.57") 197 (7.76") 197 (7.76") 197 (7.76")
    H 73 (2.87") 88.8 (3.50") 101.5 (4.00") 101.5 (4.00") 105 (4.13") 120 (4.72") 125 (4.92")
    安装螺丝孔 ø7.0x4 ø9.0x3
    +M8xP1.25x3
    ø11.5x3
    +M10xP1.5x3
    ø11.5x3
    +M10xP1.5x3
    ø11.5x3
    +M10xP1.5x3
    ø11.5x3
    +M10xP1.5x3
    ø11.5x3
    +M10xP1.5x3
    最高转速 5500 4750 3350 3350 3000 2500 900
    工作气压 0.5-7kg/cm2
    (7-100psi)
    0.5-7kg/cm2
    (7-100psi)
    0.5-7kg/cm2
    (7-100psi)
    0.5-7kg/cm2
    (7-100psi)
    0.5-7kg/cm2
    (7-100psi)
    0.5-7kg/cm2
    (7-100psi)
    0.5-7kg/cm2
    7-100psi
    夹爪行程(直径) 0.2mm (0.008") 0.25mm (0.010") 0.2mm (0.008") 0.2mm (0.008") 0.25mm (0.010") 0.25mm (0.010") 0.25mm (0.010")
    夹头中空通孔 10mm (0.39") 14.5mm (0.57") 28mm (1.10") 42mm (1.65") 38mm (1.50") 60mm (2.36") 42mm (1.65")
    非通孔最大夹径 45mm (1.77") 50mm (1.97") 80mm (3.15") 80mm (3.15") 95mm (3.74") 124mm (4.88") 94mm (3.70")
    产品净重 2.8kg (6.16lbs) 6kg (13.2lbs) 9.5kg (20.9lbs) 9.5kg (20.9lbs) 15kg (33.0lbs) 18kg (39.7lbs) 14.5kg (31.9lbs)
    *夹爪行程量测位置为离H高 15mm,量测输入气压为 ±6kg/cm2
