    首页 > 快速夹头 > 前推型夹头
    前推型夹头
    高精度立式油气压筒夹夹头: 重复精度0.015-0.030mm
    夹头本体防水，防尘，寿命长
    前推型立式筒夹夹头，工件轴向不位移
    有搭配5C弹性筒夹/16C弹性筒夹等型号立式夹头可选用
    有搭配B42弹性筒夹/B60弹性筒夹/B80弹性筒夹等型号立式夹头可选用

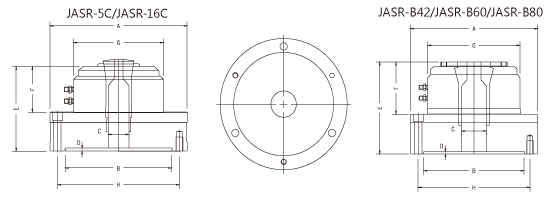

    型号说明：
    型号
    JASR-5C
    (气压)
    JASR-25
    (气压)
    JASR-16C
    (气压)
    A 168mm (6.61") 168mm (6.61") 197mm (7.76")
    B 130mm (5.12") 130mm (5.12") 160mm (6.30")
    C 26mm (1.02") 26mm (1.02") 40mm (1.57")
    D 5mm (0.20") 5mm (0.20") 5mm (0.20")
    E 100mm (3.94") 100mm (3.94") 112mm (4.41")
    F 55mm (2.17") 55mm (2.17") 64mm (2.52")
    G 110mm (4.33") 110mm (4.33") 130mm (5.12")
    H 147mm (5.79") 147mm (5.79") 176mm (6.93")
    安装螺丝孔 ø9.0 x 4 ø9.0 x 4 ø11.0 x 3
    + M10 x P1.5 x 3
    工作筒夹 5C型筒夹 YB-25型筒夹 16C型筒夹
    工作压力 3-8kg/cm2 (43-114psi) 3-8kg/cm2 (43-114psi) 3-15kg/cm2 (43-215psi)
    夹头中空孔径 26mm (1.02") 26mm (1.02") 40mm (1.57")
    夹持力 4825kgf@7kg/cm2
    (10615lbf@100psi)    		 4825kgf@7kg/cm2
    (10615lbf@100psi)    		 5600kgf@7kg/cm2
    (12320lbf@100psi)
    产品净重 10kgs (22lbs) 10kgs (22lbs) 14kgs (31lbs)
    型号
    JASR-B42
    (气压)
    JASR-B60
    (气压)
    JASR-B80
    (气压)
    A 196mm (7.72") 207mm (8.15") 246mm (9.67")
    B 155mm (6.10") 170mm (6.69") 200mm (7.87")
    C 42mm (1.65") 60mm (2.36") 80mm (3.15")
    D 5mm (0.20") 5mm (0.20") 5mm (0.20")
    E 138mm (5.43") 148mm (5.83") 152mm (5.98")
    F 77mm (3.03") 86mm (3.39") 88mm (3.46")
    G 144mm (5.67") 168mm (6.61") 196mm (7.72")
    H 172mm (6.77") 186mm (7.32") 226mm (8.90")
    安装螺丝孔 ø11.0 x 3
    + M10 x P1.5 x 3    		 ø11.0 x 3
    + M10 x P1.5 x 3    		 ø11.0 x 6 for M10
    工作筒夹 B42型筒夹 (173E) B60型筒夹 (185E) B80型筒夹 (193E)
    工作压力 3-8kg/cm2 (43-114psi) 3-8kg/cm2 (43-114psi) 3-8kg/cm2 (43-114psi)
    夹头中空孔径 42mm (1.65") 60mm (2.36") 80mm (3.15")
    夹持力 5960kgf@7kg/cm2
    (13112lbf@100psi)    		 7250kgf@7kg/cm2
    (15950lbf@100psi)    		 9060kgf@7kg/cm2
    (19932lbf@100psi)
    产品净重 17kgs (37lbs) 21kgs (46lbs) 32kgs (71lbs)
