    精密膜片夹头
    各种精密数控车床加工
    轴承薄环件
    数字相机零件
    气动手工具组偏心零件加工
    微小引擎的缸套与活塞加工
    超薄环形零件,超薄铝管零件
    陶瓷零件加工

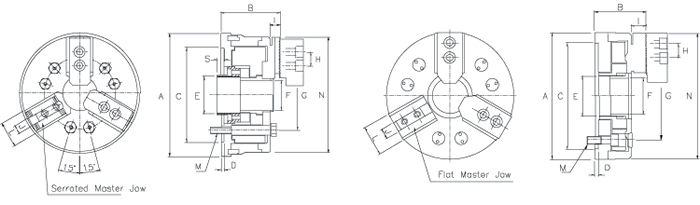

    型号说明:
    型号
    JP-05
    JP-06
    JP-08
    A 147mm (5.79") 182mm (7.17") 232mm (9.13")
    B 68mm (2.68") 88mm (3.46") 98mm (3.86")
    C (H6) 110mm (4.33") 140mm (5.51") 170mm (6.69")
    D 4mm (0.16") 5mm (0.20") 5mm (0.20")
    E M40 x P1.5 M55 x P2.0 M60 x P2.0
    F 33mm (1.30") 44mm (1.73") 50mm (1.97")
    G 82.6mm (3.25") 104.8mm (4.13") 133.4mm (5.25")
    H 14mm (0.55") 20mm (0.79") 25mm (0.98")
    I 13mm (0.51") 15.5mm (0.61") 17mm (0.67")
    J 10mm (0.39") 12mm (0.47") 14mm (0.55")
    L 30mm (1.18") 38mm (1.50") 42mm (1.65")
    M M10 x 3 M10 x 6 M12 x 6
    N 136mm (5.35") 171mm (6.73") 217mm (8.54")
    S 14mm (0.55") 10mm (0.39") 12mm (0.47")
    最高转速RPM 8000 7500 6500
    夹爪行程
    @回转缸推力
    1.1mm@1400kgf (0.04"@3080lbf) 1.5mm@1800kgf (0.06"@3960lbf) 1.8mm@2800kgf (0.07"@6160lbf)
    每爪夹持力@回转缸推力 1420kgf@1400kgf (3124lbf@3080lbf) 2140kgf@1800kgf (4708lbf@3960lbf) 3203kgf@2800kgf (7047lbf@6160lbf)
    允许最高回转缸推力 1750kgf
    (3850lbf)
    2250kgf
    (4950lbf)
    3500kgf
    (7700lbf)
    安装兼容性,
    相容于
    Kitagawa B205 Kitagawa B206 Kitagawa B208
    夹头净重 5.5kg (12.1lbs) 11kg (24.2lbs) 20kg (44.0lbs)
    型号
    JP-10
    JP-06L
    JP-08L
    A 267mm (10.51") 167mm (6.57") 197mm (7.76")
    B 105mm (4.13") 65.5mm (2.58") 71mm (2.80")
    C (H6) 220mm (8.66") 140mm (5.51") 170mm (6.69")
    D 5mm (0.20") 5mm (0.20") 5mm (0.20")
    E M85 x P2.0 M55 x P2.0 M60 x P2.0
    F 75mm (2.95") 44mm (1.73") 53mm (2.09")
    G 171.4mm (6.75") 104.8mm (4.13") 133.4mm (5.25")
    H 30mm (1.18") 20mm (0.79") 25mm (0.98")
    I 17mm (0.67") 17.5mm (0.69") 19mm (0.75")
    J 16mm (0.63") 12mm (0.47") 14mm (0.55")
    L 47mm (1.85") 38mm (1.50") 42mm (1.65")
    M M16 x 6 M10 x 6 M12 x 6
    N 256mm (10.08") 165mm (6.50") 197mm (7.76")
    S - - -
    最高转速RPM 5500 600 600
    夹爪行程
    @回转缸推力
    2.2mm@3800kgf (0.09"@8360lbf) 0.6mm@1800kgf (0.02"@3960lbf) 0.8mm@2800kgf (0.03"@6160lbf)
    每爪夹持力@回转缸推力 4590kgf@3800kgf (10098lbf@8360lbf) 1820kgf@1800kgf (4000lbf@3960lbf) 27230kgf@2800kgf (5990lbf@6160lbf)
    允许最高回转缸推力 4750kgf
    (10450lbf)
    2250kgf
    (4950lbf)
    3500kgf
    (7700lbf)
    安装兼容性,
    相容于
    Kitagawa B210 Kitagawa B206 Kitagawa B208
    夹头净重 30.5kg (67.1lbs) 5.5kg (12.1lbs) 8kg (17.6lbs)
