    首页 > 手紧卡盘 > 四爪单动卡盘
    四爪单动卡盘
    K72□/□与机床主轴直接连接，分为A1、C、D三种连接型(尺寸参数符合GB/T5900.1-GB/T5900.3（ISO 702）标准)
    单动可调,适用各中种形状工件的加工。

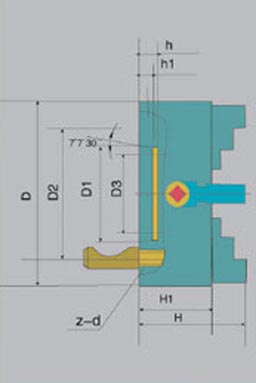

    A2型:穿通螺钉连接：
    规格D 主轴头号 D1 D2 D3 H H1 h h1 h2 d1 z-d 净重kg
    K72-160 4 63.513 82.6 45 93 65 13 10 6.5 14.7 4-M10 9
    K72-2004 4 63.513 82.6 56 107 75 13 10 6.5 14.7 4-M10 15
    K72-250 4 63.513 82.6 61 102 80 -- 10 6.5 14.7 4-M10 23
    K72-320 350 4 63.513 82.6 61 134 90 -- 10 6.5 14.7 4-M10 40,53
    K72-200 5 82.563 104.8 56 107 75 15 12 6.5 16.3 4-M10 15
    K72-250 5 82.563 104.8 75 120 80 15 12 6.5 16.3 4-M10 23
    K72-320 350 5 82.563 104.8 79 134 90 -- 12 6.5 16.3 4-M10 40,53
    K72-400 5 82.563 104.84 79 143 95 -- 12 6.5 16.3 4-M10 58
    K72-200 6 106.375 133.4 56 107 75 16 13 6.5 19.5 4-M12 15
    K72-250 6 106.375 133.4 75 120 80 16 13 6.5 19.5 4-M12 23
    K72-320 350 6 106.375 133.4 95 134 90 16 13 6.5 19.5 4-M12 40,53
    K72-400 6 106.375 133.4 95 143 95 16 13 6.5 19.5 4-M12 58
    K72-500 6 106.375 133.4 103 161 106 -- 13 6.5 19.5 4-M12 102
    K72-250 8 139.719 171.4 75 120 80 18 14 8.0 24.2 4-M16 23
    K72-320 350 8 139.719 171.4 95 134 90 18 14 8.0 24.2 4-M16 40,53
    K72-400 8 139.719 171.4 125 143 95 18 14 8.0 24.2 4-M16 55
    K72-500 8 139.719 171.4 136 161 106 --0 14 8.0 24.2 4-M16 102
    K72-320 350 11 196.869 235.0 95 134 90 20 16 10.0 29.4 4-M20 40,53
    K72-400 11 196.869 235.0 125 143 95 20 16 10.0 29.4 4-M20 58
    K72-500 11 196.869 235.0 160 161 106 20 16 10.0 29.4 4-M20 102
    K72-630 11 196.869 235.0 180 180 118 20 16 10.0 29.4 4-M20 159
    K72-800 11 196.869 235.0 185 202 132 20 16 10.0 29.4 8-M20 255
    K72-500 15 285.775 330.2 160 161 106 21 17 10.0 35.7 4-M24 102
    K72-630 15 285.775 330.2 180 180 118 21 17 10.0 35.7 8-M24 159
    K72-800 15 285.775 330.2 210 202 132 21 17 10.0 35.7 8-M24 255
    K72-1000 15 285.775 330.2 280 230 150 21 17 10.0 35.7 8-M24 418
    K72-630 20 412.775 463.6 180 180 118 23 19 10.0 42.1 8-M24 159
    注：根据用户需求，不可以提供配带分离爪（滑座和顶爪连接尺寸符合ISO3424）的四爪单动卡盘，型号为K72□/□。
