    首页 > 通福系列 > 二爪中实液压卡盘
    二爪中实液压卡盘
    1、二、三、四爪中空液压卡盘；（规格有：4"、5"、6"、8"、10"、12"、15"）
    2、二、三、四爪中实液压卡盘；（规格有：6"、8"、10"、12"、15"）
    3、立式与卧式液压卡盘系列；（规格有：6"、8"）
    产品规格：
    型式 VT-206 VT-208 VT-210 VT-212 VT-215
    尺寸
    爪行程 (直径) (mm) 8.5 8.8 8.8 10.5 16
    柱塞行程 (mm) 20 21 25 30 35
    夹持范围 最大 (mm) 165 210 254 304 381
    最小 (mm) 18 22 24 25 68
    最大推力 KN(kgf) 12(1224) 16.5(1683) 19.5(1988) 27.5(2804) 55(5609)
    最大夹持力/油压压力 KN(kgf) 34(3469) 50(5099) 72(7242) 104(10505) 166(16827)
    最大速度 (r.p.m.) 5100 4650 3810 3200 2800
    重量 (kg) 12 22 33 57.3 96
    惯性矩 (kg.m2) 0.04 0.13 0.29 0.7 1.7
    搭配液压缸 MH100 MH125 MH125 MH150 MH1200
    搭配生爪 HC06 HC08 HC10 HC12-1 HC15-1
    搭配硬爪 HJ06 HJ08 HJ10 HJ12-1 HJ15-1
    规格表：
    型式 VT-206 VT-208 VT-210 VT-212 VT-215
    尺寸
    A 165 210 254 304 381
    B 74 85 89 106 114
    C 104.78 133.35 171.45 171.45 235
    E 最大 18 22.5 37.5 47 50.25
    最小 7.5 9 10.5 11 23.25
    F 20 25 30 30 43
    G 4 5 5 5 2
    H 最大 106.5 132 163 168 104
    最小 86.5 111 138 138 69
    I 36 36 36 36 55
    J M16x2.0 M20x2.5 M20x2.5 M20x2.5 M30x3.5
    K(H6) 140 170 220 220 300
    L 6-M10 6-M12 6-M16 6-M16 6-M20
    M 5 5 5 6 6
    N 14 20 18 22 29
    O 34 38 45 50 60
    P 21 25 34 34 -
    Q 最大 37.8 46.3 51.1 61 77.5
    最小 33.5 41.9 46.7 55.75 69.5
    R 31 35 40 50 50
    S 12 14 16 18 25.5

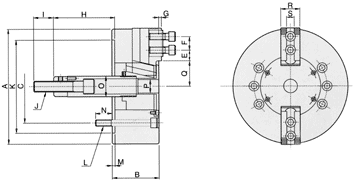

    尺寸图：
