    充液阀
    1、充液阀一般作为液压缸和油箱间的吸排油阀使用,大型压力机的快进行程,要从油缸向油箱吸油,加压时防止从油缸流入油箱,反向时从油缸排油到油箱。
    2、法兰型充液阀体积小,通过流量大且无泄漏,可直接焊接或用法兰固定。
    型号说明:
    PF -100 -20 -F
    系列号码 规格 设计代号 安装型式
    PF:法兰型充液阀 80:3"
    90:31/2"
    100:4"
    125:5"
    150:6"
    无:标准型
    20:新型
    无:不带法兰
    F:带P.T#法兰
    FP:带P#法兰
    FT:带T#法兰
    规格表:
    型号 管经 最大流量 ℓ/min 最高使用压力 MPa 开启压力 MPa 最低液控压力比 重量 KG
    油缸压力:控制压力
    PF-80 PF-80-20 3" 400 25 0.012 4.0:1 8
    PF-90 PF-90-20 3.5" 630 25 0.012 4.0:1 11.3
    PF-100 PF-100-20 4" 1000 25 0.012 4.3:1 14.5
    PF-125 PF-125-20 5" 1600 25 0.012 4.3:1 23
    PF-150 PF-150-20 6" 2500 25 0.013 4.3:1 37
    备注:
    1、最大流量是自由流动时压力损失0.03MPa时所得的值。流速约为3.5m/sec。
    2、最低液控压力比为阀座部分与液控受压部分面积比所决定。
    3、回程时,必须先泄压,否则可能无法开启或造成冲击。

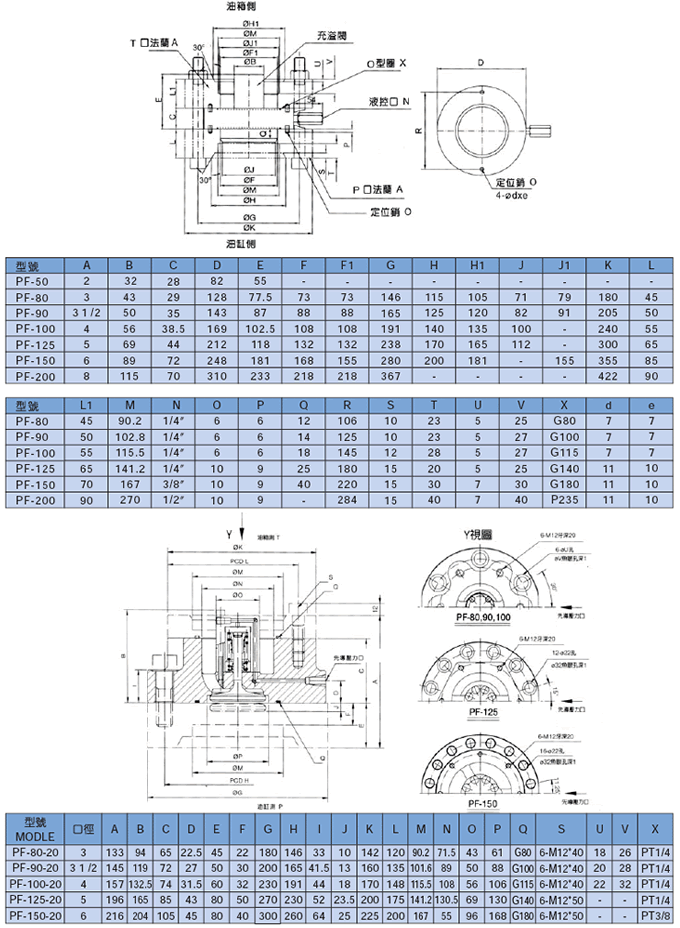

    外形尺寸:
