    直回式滤油器
    1、安装联接方便,简化系统管路:本过滤器直接安装在油箱盖板上,过滤器滤头露在油箱外,回油筒体浸入油箱内。进油口有管式和法兰式联接,从而简化了系统管路,是系统布置较为紧凑,安装联接更方便。
    2、设置滤心污染发讯器,油路旁通阀,提高液压系统的可靠性:当滤心被污染物堵塞或系统液温过低,流量脉动等造成进油压力为0.35MPa时,发讯装置便发出讯号指示。应及时更换滤心或提高油液温度。如此时不能马上停机处理这些故障时,在滤心下部的旁通阀自动开启工作 (旁通阀开启压力为0.4MPa),以保证过滤器及液压系统正常工作。
    3、设计采用直回滤油,使更换滤心或向油箱加油非常方便:只需旋开过滤器滤盖(清洗盖)即可更换滤心或向油箱加油、并在滤头高有2只M18*1.5油口,可在任何一方安装发讯器或系统中少量油液回流油箱过滤之用。
    4、具有液流扩散器:扩散器设置在回油筒体底部,能使回油的介质平稳流入油箱内,不易产生气泡,从而减少空气重新进入,并减弱已沉积的污染物骚动。
    5、滤心采用玻璃织维过滤材质:具有过滤精度高,通过能力大,原始压力损失小,纳污量大等优点。其过滤精度以绝对过滤精度标定,符合ISO标准。
    型号说明:
    RFA -25 ×20 F -Y
    型号 公积流量 过滤精度 出油口联接方式 发讯器型号
    微型直回式回油过滤器 请参照规格表
    请参照规格表 L:出油口为螺纹联接
    F:出油口为法兰联接
    Y:带CYB-1发讯器小于等于DC24V
    C:带CYB-2发讯器小于等于220V
    无:不带发讯器
    规格表:
    型号 公积流量 过滤精度μ 通径 压力MPa 压力损失 发讯装置 重量Kg 滤心型号
    开启 最大 V A
    RFA-25**L- CY 25 1
    3
    5
    10
    20
    30
    15 1.6 ≤0.075 0.35 12
    24
    36
    220
    2.5
    2
    1.5
    0.25
    0.85 FAX-25**
    RFA-40**L- CY 40 20 1.6 ≤0.075 0.35 0.9 FAX-40**
    RFA-63**L- CY 63 25 1.6 ≤0.075 0.35 1.5 FAX-63**
    RFA-100**L- CY 100 32 1.6 ≤0.075 0.35 1.7 FAX-100**
    RFA-160**L- CY 160 40 1.6 ≤0.075 0.35 2.7 FAX-160**
    RFA-250**L- CY 250 50 1.6 ≤0.075 0.35 4.35 FAX-250**
    RFA-400**L- CY 400 65 1.6 ≤0.075 0.35 615 FAX-400**
    RFA-630**L- CY 630 90 1.6 ≤0.075 0.35 8.2 FAX-630**
    RFA-800**L- CY 800 90 1.6 ≤0.075 0.35 8.9 FAX-800**
    RFA-1000**L- CY 1000 90 1.6 ≤0.075 0.35 9.96 FAX-1000**

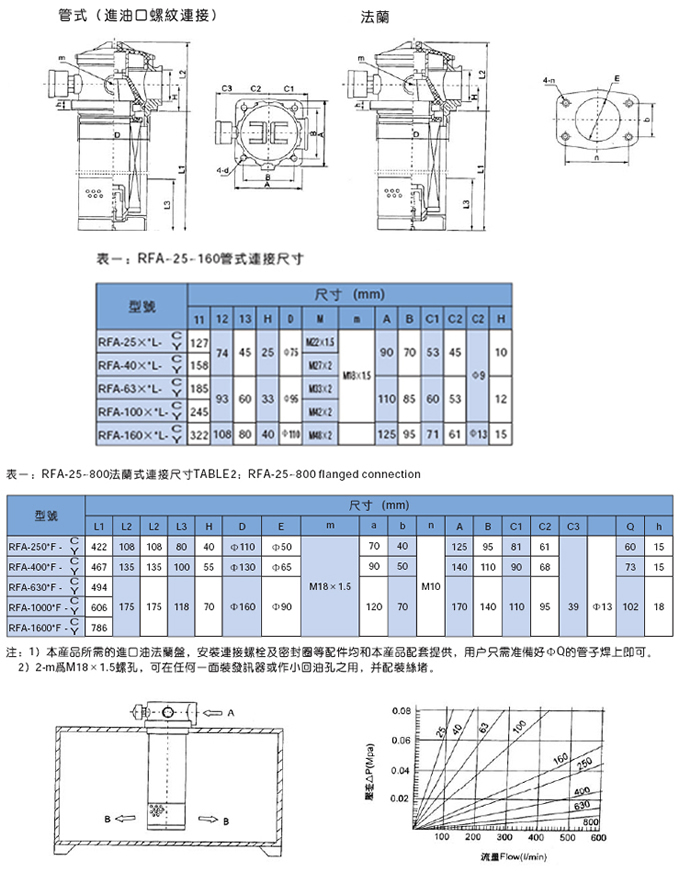

    性能尺寸:
