  • 首页 > 液压附件 > 直回自封式磁性回油过滤器
    直回自封式磁性回油过滤器
    1、本过滤器可直接安装在油箱顶部,侧面或底部,过滤器滤头露于油箱外,筒体部分浸入油箱内,从而简化了系统管路,使系统布置较为紧凑。
    2、本过滤器配有永久性磁铁,可滤除油液中1微米以上的铁磁性颗粒。
    3、具有旁通阀:冷油起动时,因系统液温过低,流量脉动等因素造成过滤器压差过大主机不能工作,以及滤芯被污染物堵塞情况下,滤盖下部并联的旁通阀会自动开启,(开启压力差为0.4MPa)以保护滤芯及系统正常工作。
    4、具有止回阀:过滤器置於油箱侧边和底部在更换滤芯时,油箱内的油液不会流出。
    5、高有液流扩散器,与筒体下部组成的液流扩散器能使回油平稳地流入油箱内,不易产生气泡,减少重新进入的空气,减弱已沉积污染物的骚动,且当旁通阀开启时,能起粗过滤作用。
    型号说明:
    RFB -25 ×20 -Y
    型号 公积流量 过滤精度 发讯器型号
    直回自封式磁性回油过滤器 请参照规格尺寸表
    请参照规格尺寸表 Y:带CYB-1发讯器小于等于DC24V

    C:带CYB-2发讯器小于等于220V

    无:不带发讯器
    规格表:
    型号 公积流量 过滤精度μ 公积压力 压力损失 发讯装置 重量Kg 滤心型号
    开启 最大 V A
    RFB-25**L- C/Y 25 1
    3
    5
    10
    20
    30
    ≤0.075 1.6 0.35 12
    24
    36
    220
    2.5
    2
    1.5
    0.25
    4.6 FAX-25**
    RFB-40**L- C/Y 40 ≤0.075 1.6 0.35 4.8 FAX-40**
    RFB-63**L- C/Y 63 ≤0.075 1.6 0.35 5.3 FAX-63**
    RFB-100**L- C/Y 100 ≤0.075 1.6 0.35 6 FAX-100**
    RFB-160**L- C/Y 160 ≤0.075 1.6 0.35 6.7 FAX-160**
    RFB-250**L- C/Y 250 ≤0.075 1.6 0.35 12.3 FAX-250**
    RFB-400**L- C/Y 400 ≤0.075 1.6 0.35 14.7 FAX-400**
    RFB-630**L- C/Y 630 ≤0.075 1.6 0.35 17.3 FAX-630**
    RFB-800**L- C/Y 800 ≤0.075 1.6 0.35 18.6 FAX-800**
    RFB-1000**L- C/Y 1000 ≤0.075 1.6 0.35 21.3 FAX-1000**
    RFB-1300**L- C/Y 1300 ≤0.075 1.6 0.35   FAX-1300**

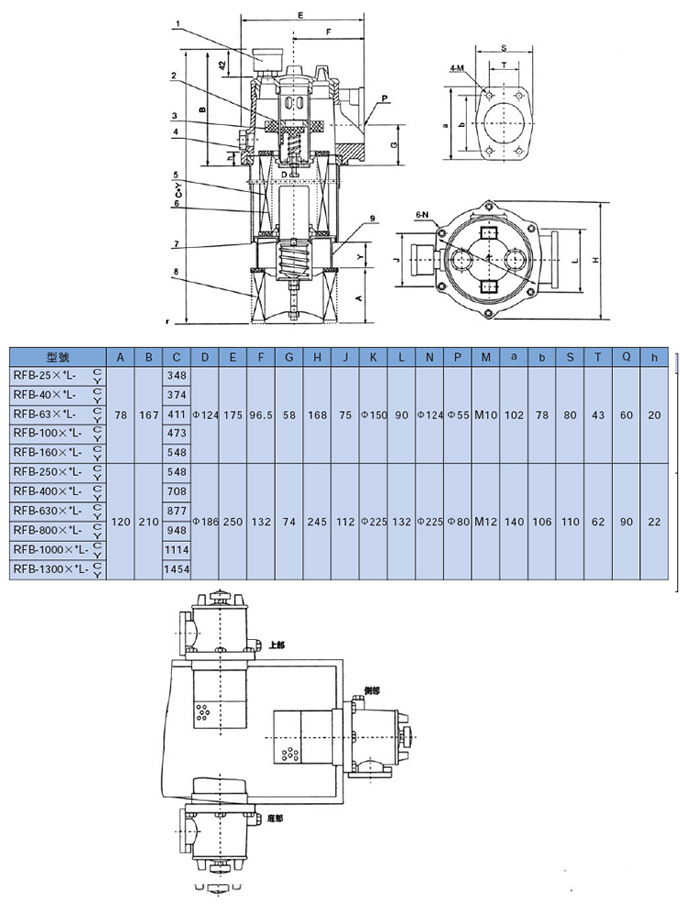

    性能尺寸:
