    三爪高速中空油压夹头
    1、超大的贯通孔径。
    2、高速回转。
    型号说明:
    型式 通孔径
    mm
    柱塞行程
    mm
    爪行程
    (直径)mm
    最大拉杆推力
    (kgf)
    最大夹持力
    (kgf)
    最大使用油压力
    (kgf/cm²)
    最高转速
    (r.p.m)
    重量
    kg
    适合油压缸 适合生爪 适合硬爪
    N-205A4 Ø33 10 5.4 1700 3600 29.6 7000 7.8 M1036 HC05 HJ05
    N-206A5 Ø45 12 5.5 2200 5700 28.5 6000 14.7 M1246 HC06 HJ06
    N-208A5 Ø52 16 7.4 3500 8900 26.5 4900 25.8 M1552 HC08 HJ08
    N-208A6 Ø52 16 7.4 3500 8900 26.5 4900 25 M1552 HC08 HJ08
    N-210A6 Ø75 19 8.8 4500 11300 27.5 4200 41 M1875 HC10 HJ10
    N-210A8 Ø75 19 8.8 4500 11300 27.5 4200 38 M1875 HC10 HJ10
    N-212A8 Ø91 23 10.6 5600 14680 27.5 3400 59.5 M2091 HC12 HJ12
    N-215A8 Ø117.5 23 10.6 5600 18355 23.5 2500 125 M2511 HC15 HJ15
    N-215A11 Ø117.5 23 10.6 7240 18355 23.5 2500 118 M2511 HC15 HJ15
    N-218A8 Ø117.5 23 10.6 7240 18355 23.5 2000 178 M2511 HC15 HJ15
    N-218A11 Ø117.5 23 10.6 7240 18355 23.5 2000 171 M2511 HC15 HJ15

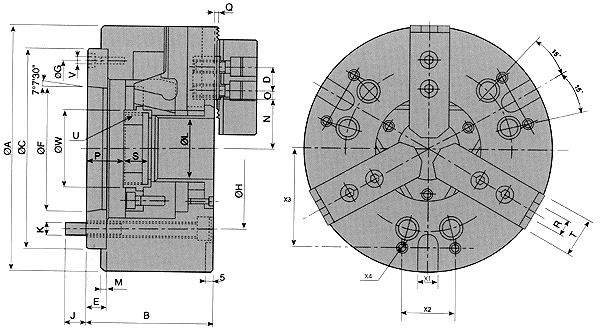

    尺寸图:
    型式 A B C D E F G H J K L M N
    max.
    N
    min.
    N-205A4 135 71 110 14 15 63.531 96 82.55 15.5 3*M10 33 4 26.5 23.8
    N-206A5 169 91 140 20 15 82.563 116 104.78 16 6*M10 45 5 32 29.25
    N-208A5 210 109 170 25 23 82.563 133.35 104.78 13 6*M12 52 5 38.7 35
    N-208A6 210 103 170 25 17 106.375 150 133.35 18 6*M12 52 5 38.7 35
    N-210A6 254 120 220 30 25 106.375 171.45 133.35 18 6*M10 75 5 51 46.6
    N-210A8 254 113 220 30 18 139.719 190 171.35 24 6*M16 75 5 51 46.6
    N-212A8 304 122 220 30 18 139.719 190 171.35 25 6*M16 91 6 61.3 56
    N-215A8 381 160 300 43 33 139.719 235 171.35 24 6*M16 117.5 6 82 76.6
    N-215A11 381 149 300 43 22 196.869 260 235 28 6*M20 117.5 6 82 76.6
    N-218A8 450 160 30 43 33 139.719 235 171.35 24 6*M20 117.5 6 82 76.6
    N-218A11 450 149 300 43 22 196.869 260 235 28 6*M20 117.5 6 82 76.6
    型式 O
    max.
    O
    min.
    P
    max.
    P
    min.
    Q R S T U
    max.
    V W 参考图
    N-205A4 19.75 7.75 16 6 2 10 20 23 M40*1.5 3*M6 45 Fig-1
    N-206A5 22.75 9.25 26 14 2 10 19 32 M55*2 3*M6 60 Fig-1
    N-208A5 29.75 14.75 37.5 21.5 2 14 20.5 37 M60*2 6*M10 66 Fig-2
    N-208A6 29.75 14.75 31.5 15.5 2 14 20.5 37 M60*2 3*M6 66 Fig-1
    N-210A6 33.75 14.25 33.5 14.5 2 16 25 42 M85*2 6*M12 94 Fig-2
    N-210A8 33.75 14.25 26.5 7.5 2 16 25 42 M85*2 6*M8 94 Fig-1
    N-212A8 45.75 15.75 26 3 2 21 28 52 M100*2 6*M8 108 Fig-1
    N-215A8 46.75 13.75 40 17 5 24 43 62 M130*2 6*M16 139 Fig-2
    N-215A11 46.75 13.75 29 6 5 24 43 62 M130*2 3*M10 139 Fig-1
    N-218A8 79.25 13.75 40 6 5 24 43 62 M130*2 6*M16 139 Fig-2
    N-218A11 79.25 13.75 29 6 5 24 43 62 M130*2 3*M10 139 Fig-1
