    三爪中实油压夹头
    1、 高性能:与N系列夹头同具一致之高性能。
    2、夹头设定螺丝:公制或英制圆头螺丝以归结夹头与主轴可选。
    3、择性之主轴配合件:主轴配合件可采用ASA或DIN以搭配机器主轴。
    型号说明:
    型式 柱塞行程
    mm
    爪行程
    (直径)mm
    夹持范围 最大拉杆推力
    (kgf)
    最大夹持力
    (kgf)
    最大使用油压力
    (kgf/cm²)
    最高转速
    (r.p.m)
    重量
    kg
    适合油压缸 惯性矩
    (kgf/m²)
    适合生爪 适合硬爪
    最大 最小
    V-206 20 9.2 165 18 1835 5253 26.5 5200 12 MS105C
    MH100
    0.045 HC06 HJ06
    V-208 21 9.7 210 12 2549 7648 25.5 4500 23 MS125C
    MH125
    0.137 HC08 HJ08
    V-210 25 8.8 254 16 2957 11013 28.6 4000 34.5 MS125C
    MH125
    0.3 HC10 HJ10
    V-212 30 10.5 304 18 4181 15907 27.5 3300 59.5 MS150C
    MH150
    0.725 HC12-1 HJ12-1
    V-215 35 16 381 68 8362 25391 32.6 3000 101 MS200C

    1.8 HC15-1 HJ15-1
    V-218 35 16 450 130 8362 25391 32.6 2700 134 MS200C
    2.4 HC15-1 HJ15-1
    V-221 35 16 530 65 8362 27838 32.6 1940 175 MS200C
    4.6 HC24-1 HJ24-1
    V-224 35 16 610 152 8362 27838 32.6 1760 220 MS200C
    7 HC24-1 HJ24-1

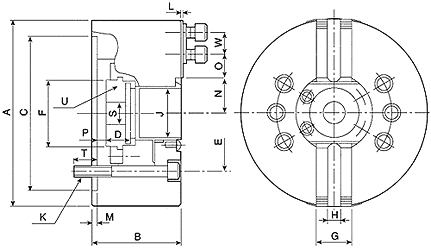

    尺寸图:
    型式 A B K
    (H6)
    M C P L N F Q
    max.
    Q
    min.
    E
    max.
    V-206 165 74 140 5 104.78 21 6-M10 14 20 38.7 34.1 15.25
    V-208 210 85 170 5 133.35 25 6-M12 20 25 46.85 42 22.25
    V-210 254 89 220 5 171.45 34 6-M16 23 30 51.1 46.7 30.75
    V-212 304 106 220 6 171.45 34 6-M16 22 30 61 55.75 48.75
    V-215 381 114 300 6 235 - 6-M20 29 43 77.5 69.5 50.25
    V-218 450 114 300 6 235 - 6-M20 29 43 108 100 50.25
    V-221 530 125 380 6 330.2 - 6-M24 31 60 86 78 93.5
    V-2224 610 125 380 6 330.2 - 6-M24 31 60 125 117 93.5
    型式 E
    min.
    H
    max.
    H
    min.
    R S I J G O
    V-206 9.25 104.6 84.6 31 12 36 M16*2.0 4 34
    V-208 11.75 132 111 35 14 36 M20*2.5 5 38
    V-210 11.25 158 133 40 16 36 M20*2.5 5 45
    V-212 12.75 163 133 50 18 36 M20*2.5 5 50
    V-215 23.25 104 69 50 25.5 55 M30*3.5 2 60
    V-218 23.25 92 57 50 25.5 55 M30*3.5 2 60
    V-221 24.5 97 62 65 25 55 M30*3.5 3 60
    V-2224 24.5 97 62 65 25 55 M30*3.5 3 60
