1、优良的耐久性，在24.5MPa条件下，通过了一百万次的冲击疲劳实验。
2、高效率：经精确细致的构造设计，此系列齿轮泵保存在高容积效率与高机械效率。
3、使用寿命长：性能优良的高抗磨性轴承与高压，高速的场合运转不致烧坏。
4、重量轻、结构紧密精致。
5、本体采用铝合金，高精密造型设计，噪音低。
6、适用范围广：广泛用于土木建设机械、产业车辆、搬运机械、农林渔业机械等装置。
7、经济性、可靠性皆能符合客户的要求。
|
型号说明：
| K1P |
-3 |
R |
I |
F |
-V |
210 |
| 型号说明 |
规格代号 |
旋转方向（从轴端看） |
轴型式 |
安装型式 |
溢流阀 |
溢流阀设定压力 |
K1P,SGP1A,PLS
定量齿轮泵 |
1.2.3.4
5.6.7.8
参照规格表 |
R:顺时针方向
L:逆时针方向
|
轴记号
I：平键轴
|
F：法兰式
L：脚座式 |
无记号：不附
溢流阀
V：不附溢流阀 |
210kgf/cm(平方)
无“标记”
时省略 |
规格表：
| 型号 |
最高压力
(MPa) |
额定压力
（MPa） |
排量
mℓ/rev |
配管尺寸 |
容许转数rpm |
重量（kg） |
| 入口 |
出口 |
| L型 |
F型 |
L型 |
F型 |
最低 |
最高 |
| K1P1 |
24.5 |
20.6 |
10 |
Ø17.5 |
PT1/2" |
Ø14.8 |
PT1/2" |
1300 |
6000 |
1.58 |
| K1P2 |
24.5 |
20.6 |
2.0 |
Ø17.5 |
PT1/2" |
Ø14.8 |
PT1/2" |
900 |
6000 |
1.63 |
| K1P3 |
24.5 |
20.6 |
3.0 |
Ø17.5 |
PT1/2" |
Ø14.8 |
PT1/2" |
850 |
6000 |
1.65 |
| K1P4 |
24.5 |
20.6 |
4.0 |
Ø17.5 |
PT1/2" |
Ø14.8 |
PT1/2" |
800 |
5000 |
1.67 |
| K1P6 |
24.5 |
20.6 |
6.0 |
Ø17.5 |
PT1/2" |
Ø14.8 |
PT1/2" |
700 |
4000 |
1.69 |
| K1P7 |
24.5 |
20.6 |
7.0 |
Ø17.5 |
PT1/2" |
Ø14.8 |
PT1/2" |
600 |
3500 |
1.71 |
| K1P9 |
24.5 |
20.6 |
9.0 |
Ø17.5 |
PT1/2" |
Ø14.8 |
PT1/2" |
550 |
3000 |
1.73 |
| K1P10 |
24.5 |
20.6 |
10.5 |
Ø17.5 |
PT1/2" |
Ø14.8 |
PT1/2" |
500 |
2500 |
1.75 |
| SGP1A16 |
24.5 |
20.6 |
16.2 |
Ø25 |
PT1" |
Ø19 |
PT3/4" |
500 |
4000 |
3.3 |
| SGP1A18 |
24.5 |
20.6 |
18.3 |
Ø25 |
PT1" |
Ø19 |
PT3/4" |
500 |
4000 |
3.4 |
| SGP1A20 |
24.5 |
20.6 |
20,4 |
Ø25 |
PT1" |
Ø19 |
PT3/4" |
500 |
4000 |
3.5 |
| SGP1A23 |
24.5 |
20.6 |
23.7 |
Ø25 |
PT1" |
Ø19 |
PT3/4" |
400 |
4000 |
3.7 |
| SGP1A25 |
24.5 |
20.6 |
24.9 |
Ø25 |
PT1" |
Ø19 |
PT3/4" |
400 |
3500 |
4.0 |
| SGP1A27 |
24.5 |
20.6 |
27.8 |
Ø25 |
PT1" |
Ø19 |
PT3/4" |
400 |
3500 |
4.0 |
| SGP1A30 |
24.5 |
20.6 |
29.9 |
Ø25 |
PT1" |
Ø19 |
PT3/4" |
400 |
3000 |
4.1 |
| SGP1A32 |
24.5 |
20.6 |
33.2 |
Ø25 |
PT1" |
Ø19 |
PT3/4" |
400 |
3000 |
4.2 |
| SGP1A34 |
20.6 |
18.6 |
34.1 |
Ø25 |
PT1" |
Ø19 |
PT3/4" |
400 |
3000 |
4.3 |
| SGP1A36 |
20.6 |
17.2 |
36.6 |
Ø25 |
PT1" |
Ø19 |
PT3/4" |
400 |
3000 |
4.5 |
| PLS3035 |
24.5 |
21.0 |
37.2 |
Ø24 |
PT11/2" |
Ø19 |
PT1" |
500 |
3000 |
15.02 |
| PLS3045 |
24.5 |
21.0 |
47.5 |
Ø30 |
PT11/2" |
Ø24 |
PT1" |
500 |
3000 |
17.52 |
| PLS3050 |
24.5 |
21.0 |
52.2 |
Ø30 |
PT11/2" |
Ø24 |
PT1" |
500 |
3000 |
17.52 |
| PLS3060 |
24.5 |
21.0 |
63.3 |
Ø30 |
PT11/2" |
Ø24 |
PT1" |
500 |
2500 |
18.02 |

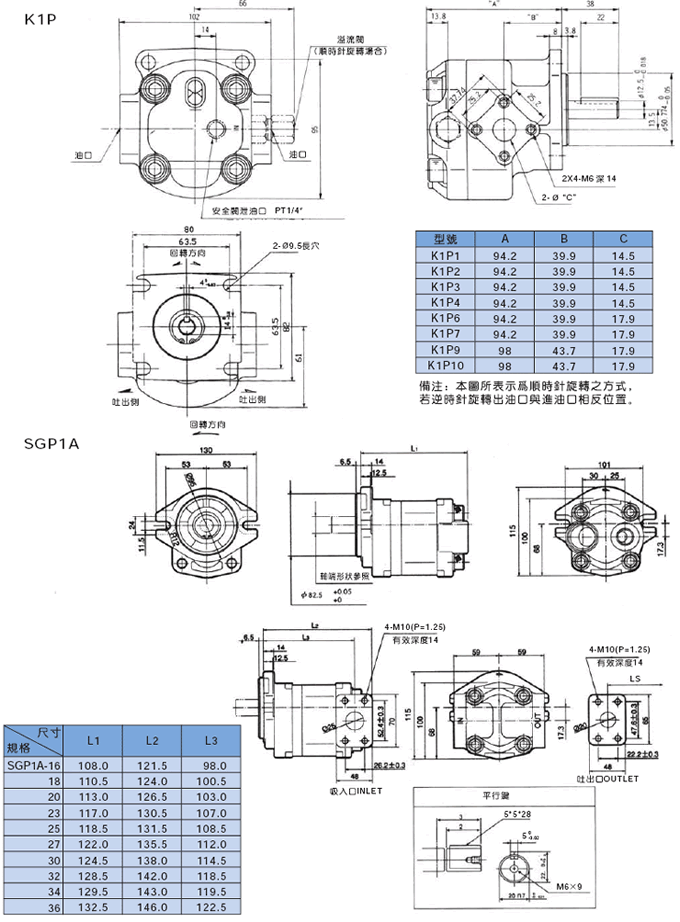

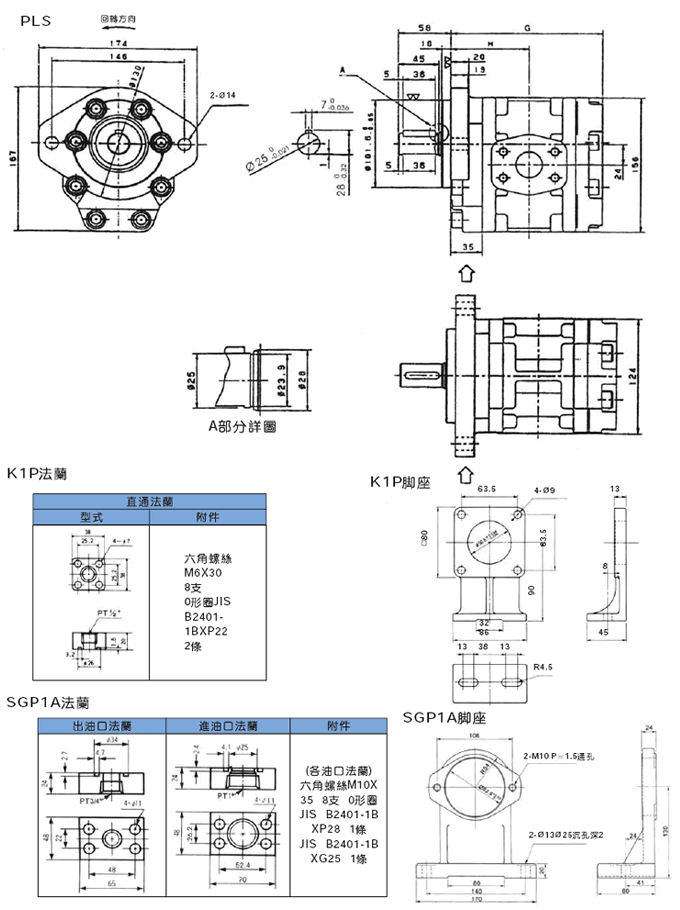

外形尺寸：
|
