  • 首页 > 油泵 > 高压叶片泵
    高压叶片泵
          T6系列浮动侧板式柱销叶片泵是引进美国DENISON公司具有八十年代进行水平的产品。它包括七种型号,单联泵有19种规格,双联泵159种规格。额定压力可达21.0Mpa最高压力达28.0Mpa,排量从10~210ml/r。其噪音低,采用SAE标准,互换性好,与VICKERS公司的叶片泵联接尺寸一致。油泵易损零件设计成组装件形式,便于现场维修。单联泵进出油口相互位置有4种形式,双联泵进出油口相互位置有32种形式。用户可根据实际需要任意选择。
          本系列高压叶片泵广泛适用于塑料机械、压铸机械、轧钢机以及船舶制造、工程机械等各种液压系统。
    型号说明:
      ml/r MPa MPa r/min   kg 吸油
    吸油口S 排油口P
    单泵 T6C
    T6D
    T6E
    10~79
    90~146
    142~214
    21.0MPa 28.0
    24.5
    24.5
    600~2800
    600~2500
    600~2200
    非SAE
    非SAE
    SAE-CC
    15.5
    27
    37
    1 1/2"
    2"
    3"
    1"
    1 1/4"
    1 1/2"
    双泵 T6CC
    T6DC
    T6EC
    T6ED
    10~79
    10~79
    90~146
    10~79
    142~214
    10~79
    142~214
    90~146
    28.0
    24.5/28.0
    24.5/28.0
    24.5
    600~2800
    600~2500
    600~2200
    600~2200
    非SAE
    非SAE
    SAE-CC
    SAE-CC
    28
    36
    55
    84
    2 1/2"
    3"
    3" 1/2"
    4"
    1"
    1 1/4"
    1 1/2"
    1 1/2"
    1"
    1"
    1"
    1 1/4"
    流量与输入功率:
    型号 排量ml/r 转速r/min 流量l/min 输入功率KW
    7.0Mpa 14.0Mpa 21.0Mpa 28.0Mpa 7.0Mpa 14.0Mpa 21.0Mpa 28.0Mpa
    T6C003 10.7 1000
    1500
    8.2
    13.6
    b
    10.6
    b
    6.4
    b
    b
    1.5
    2.3
    b
    4.5
    b
    6.7
    b
    b
    T6C005 17.1 1000
    1500
    14.5
    23.1
    11.5
    20.1
    b
    15.9
    b
    11.4
    2.2
    3.3
    4.3
    6.6
    b
    9.7
    b
    12.9
    T6C006 21.2 1000
    1500
    18.6
    29.2
    15.6
    26.2
    11.4
    22.0
    b
    17.5
    2.8
    4.4
    5.5
    8.4
    8.2
    12.3
    b
    16.4
    T6C008 27.3 1000
    1500
    23.6
    36.7
    20.6
    33.7
    16.4
    29.5
    b
    25.0
    3.4
    5.3
    6.5
    9.9
    9.8
    14.7
    b
    19.6
    T6C010 34.6 1000
    1500
    31.3
    48.3
    28.3
    45.3
    24.1
    41.1
    19.6
    36.6
    4.2
    6.4
    8.3
    12.4
    12.3
    18.6
    16.3
    24.7
    T6C014 46.2 1000
    1500
    43.2
    66.1
    40.2
    63.1
    36.0
    58.9
    31.5
    54.4
    5.6
    8.5
    11.2
    16.8
    16.6
    24.9
    23.3
    33.3
    T6C017 58.1 1000
    1500
    55.4
    84.4
    52.4
    81.4
    48.2
    77.2
    43.7
    72.7
    7.1
    10.7
    14.1
    21.1
    20.8
    31.1
    27.5
    41.3
    T6C022 69.9 1000
    1500
    67.3
    102.3
    64.3
    99.3
    60.1
    95.1
    55.6
    90.6
    8.7
    13.1
    17.2
    25.8
    25.5
    38.1
    34.0
    50.6
    T6C025 79.2 1000
    1500
    76.3
    115.8
    73.3
    112.8
    69.1
    108.6
    64.6
    104.1
    9.6
    14.6
    19.2
    28.7
    28.4
    42.6
    37.6
    56.3
    型号 排量ml/r 转速r/min 流量l/min 输入功率KW
    7.0Mpa 14.0Mpa 21.0Mpa 24.5Mpa 7.0Mpa 14.0Mpa 21.0Mpa 24.5Mpa
    T6D028 88.9 1000
    1500
    85.2
    130.0
    79.9
    124.7
    73.5
    118.3
    68.9
    113.7
    11.2
    17.1
    22.0
    33.2
    32.6
    49.2
    37.8
    56.8
    T6D31 97.9 1000
    1500
    93.8
    1429
    88.5
    137.6
    82.1
    131.2
    77.5
    126.6
    12.3
    18.7
    24.1
    36.4
    35.8
    53.7
    41.2
    61.6
    T6D35 112.4 1000
    1500
    106.5
    162.0
    101.2
    156.7
    194.8
    150.3
    90.2
    145.7
    13.6
    20.7
    26.7
    40.4
    39.9
    59.8
    46.4
    69.5
    T6D38 120.7 1000
    1500
    115.8
    175.9
    101.5
    170.6
    104.1
    164.2
    99.5
    159.6
    14.7
    22.6
    28.8
    43.6
    42.6
    64.5
    50.0
    75.3
    T6D42 136.0 1000
    1500
    131.5
    199.5
    126.2
    194.2
    119.8
    187.8
    115.2
    183.2
    16.6
    24.9
    32.5
    49.4
    48.3
    72.8
    56.3
    85.0
    T6D45 146.0 1000
    1500
    141.2
    214.0
    135.9
    208.7
    129.5
    202.3
    124.9
    197.7
    17.8
    27.2
    34.3
    52.5
    51.4
    78.0
    60.5
    90.7
    型号 排量ml/r 转速r/min 流量l/min 输入功率KW
    7.0Mpa 14.0Mpa 21.0Mpa 24.5Mpa 7.0Mpa 14.0Mpa 21.0Mpa 24.5Mpa
    T6E045 141.7 1000
    1500
    136.0
    207.2
    130.0
    201.2
    124.2
    195.4
    121.2
    192.4
    18.2
    28.0
    34.9
    52.8
    51.4
    78.3
    60.3
    90.5
    T6E052 164.0 1000
    1500
    158.4
    240.8
    152.4
    234.8
    146.6
    229.0
    143.6
    226.0
    20.7
    31.6
    40.2
    60.9
    59.2
    89.9
    69.0
    104.8
    T6E062 195.7 1000
    1500
    190.3
    288.6
    184.8
    282.8
    178.5
    276.8
    175.5
    273.8
    24.3
    37.4
    48.3
    72.6
    70.0
    105.7
    81.4
    122.4
    T6E066 212.8 1000
    1500
    207.2
    314.0
    201.2
    308.0
    195.4
    302.4
    192.4
    299.2
    26.6
    41.0
    51.8
    78.2
    76.9
    115.7
    89.3
    134.6
    注b:当这些泵内泄超过理论流量50%,转速或粘度过低时,为避免发热,工作时间应少于5秒。
    外型尺寸:
    型号 L L1 L2 L3 H H1 E1 E2 D d C1 C2
    T6C 161.5 38.1 82.5   118 76.2 146 174.5 Φ101.6 Φ14.3 13 9.4
    T6D 181.2 38.1 87.4   147.5 82.6 181 212.6 Φ127 Φ17.5 15 12.5
    T6E 225.5 52.3 110.2   173.3 98.6 181 212.6 Φ127 Φ17.5 17 12.5
    T6CC 262 38.1 101.6 88.2 118 76.2 146 174.5 Φ101.6 Φ14.3 13 9.4
    T6DC 286 38.1 115 109.5 147.5 88.9 181 212.6 Φ127 Φ17.5 15 12.5
    T6EC 331.3 52.3 119.4 135.9 173.2 102.4 181 212.6 Φ127 Φ17.5 17 12.5
    T6ED 360.9 52.3 133.5 148.2 173.2 102.4 181 212.6 Φ127 Φ17.5 17 12.5
    轴尺寸(平键):
    型号 轴型号 安装标准 轴端长度F 轴径 键截面 键长度 装键后总高
    T6C 1 SAE-B 71.7 Φ22.225 0~-0.025 6.3 +0.050~0 38.1 24.8
    2 非SAE 58.7 Φ22.225 0~-0.025 4.47 +0.050~0 31.75 24.51
    T6D 1 SAE-C 84.7 Φ31.75 0~-0.05 7.9 +0.060~0.010 49.3 35.2
    2 非SAE 73.2 Φ31.75 0~-0.05 7.9 +0.060~0.010 38.1 35.2
    T6E 1 SAE-CC 90.4 Φ38.1 0~-0.05 4.47 +0.050~0 50.8 42.3
    2 非SAE 62.0 Φ31.75 0~-0.05 7.9 +0.060~0.010 25.5 35.2
    T6CC 1 非SAE 58.7 Φ22.225 0~-0.025 4.47 +0.050~0 31.75 24.51
    T6DC 1 SAE-C 84.7 Φ31.75 0~-0.05 7.9 +0.060~0.010 50 35.2
    2 非SAE 73.2 Φ31.75 0~-0.05 7.9 +0.060~0.010 40 35.2
    T6EC 1 SAE-CC 90.4 Φ38.1 0~-0.05 9.5 +0.050~0 50 42.3
    2 非SAE 62 Φ31.75 0~-0.05 7.9 +0.060~0.010 25 35.2
    T6ED 1 SAE-CC 90.4 Φ38.1 0~-0.05 9.5 +0.050~0 50 42.3
    2 非SAE 62 Φ31.75 0~-0.05 7.9 +0.060~0.010 25 35.2
    轴尺寸(花键):
    型号 轴型号 安装标准 轴端长度F 大径 小径 齿数 齿节 压力角 花键长度
    T6C 3 SAE-B 41.4 Φ 21.79 0~-0.25 Φ 18.6 0~-0.26 13 16/32

    30°

    24.5
    4 SAE-BB 46 Φ 24.98 0~-0.25 Φ 21.8 0~-0.27 15 16/32 18
    T6D 3 非SAE 55 Φ 31.2 +0.01~-0.24 Φ 27 0~-0.33 14 12/24 38
    4 SAE-C 77.6 Φ 31.2 +0.01~-0.24 Φ 27 0~-0.33 14 12/24 48
    T6E 3 SAE-C 55 Φ 31.2 +0.01~-0.24 Φ 27 0~-0.33 14 12/24 38
    4 SAE-CC 62 Φ 37.6 +0.01~-0.29 Φ 33.3 -0.02~-0.35 17 12/24 31.5
    T6CC 3 SAE-BB 46 Φ 24.98 0~-0.25 Φ 21.8 0~-0.27 15 16/32 24.5
    4 SAE-B 41.4 Φ 21.79 0~-0.25 Φ 18.6 0~-0.26 13 16/32 24.5
    T6DC 3 SAE-C 55.6 Φ 31.2 +0.01~-0.24 Φ 27 0~-0.33 14 12/24 38
    4 非SAE 77.6 Φ 31.2 +0.01~-0.24 Φ 27 0~-0.33 14 12/24 48
    T6EC 3 SAE-C 55 Φ 31.2 +0.01~-0.24 Φ 27 0~-0.33 14 12/24 38
    4 SAE-CC 62 Φ 37.6 +0.01~-0.29 Φ 33.3 -0.02~-0.35 17 12/24 31.5
    T6ED 3 SAE-C 55 Φ 31.2 +0.01~-0.24 Φ 27 0~-0.33 14 12/24 38
    4 SAE-CC 62 Φ 37.56 +0.01~-0.29 Φ 33.3 -0.02~-0.35 17 12/24 31.5

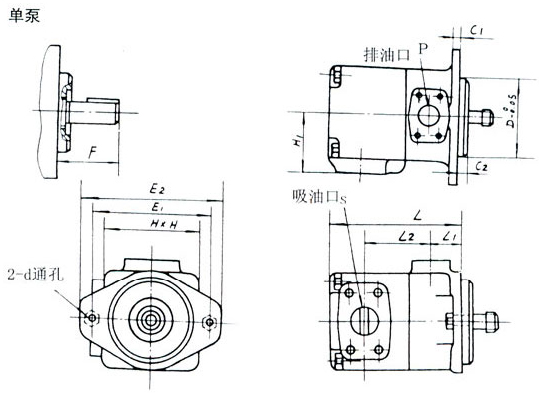

    安装尺寸:
    高压叶片泵
    高压叶片泵
    进出油口联接盖尺寸(单位:mm):
    高压叶片泵
    A(ZG) d W Q X GG B D Z
    1" Φ25 26.2 52.4 13.2 26.2 34 35.5×3.55 4-3/8"-16unc×1 1/2"
    1 1/4" Φ32 29.5 58.7 15.0 30.2 39 37.5×3.55 4-7/16"-14unc×1 3/4"
    1 1/2" Φ38 35.1 69.9 17.8 35.7 39 47.5×3.55 4-1/2"-13unc×1 3/4"
    2" Φ50 38.9 77.7 21.3 42.9 39 56×3.55 4-1/2"-13unc×3/4"
    2 1/2" Φ63 44.45 88.9 25.4 50.8 49 73×3.55 4-1/2"-13unc×2 1/4"
    3" Φ76 53.1 106.4 31.0 61.9 59 85×3.55 4-5/8"-11unc×1 5/8"
    3 1/2" Φ89 60.5 120.7 35.1 69.9 53 103×3.55 4-5/8"-11unc×2 1/2"
    4" Φ100 65.0 130.2 38.9 77.8 53 109×3.55 4-5/8"-11unc×2 1/2"
    故障及排除方法:
    高压叶片泵
    原因

    原因

    措施

    泵不出油或没有压力 1、吸油高度太高或液面太低
    2、滤油器堵塞
    3、电动机反转
    4、工作油液粘度太厚
    5、油泵启动转速太低
    1、增加油液或降低吸油高度
    2、清洗滤油器或更换滤油器
    3、更正电机转向
    4、采用推荐油液或提高油温
    5、提高油泵转速至公称转速
    噪声异常 1、管道内有空气
    2、滤油器容量太小或杂物堵塞
    3、油泵与电机安装不同心

    1、检查各接合面的密封性
    2、清洗滤油器或更换滤油器
    3、校正同轴度≤0.10mm
    压力振摆大 1、进油口和接管连接处漏气
    2、液压系统溢流阀不稳定
    1、检查并锁紧联接件或使用密封胶带保证严格密封
    2、修复溢流阀

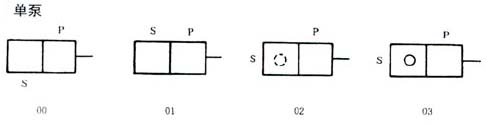

    进出油口相互位置:从轴端方向看:
    高压叶片泵
    进出油口相互位置:从轴端方向看:
    1、油泵轴端与动力源(电机)输出轴的连接推荐使用弹性联轴器,安装同轴度偏差控制在0.1mm以内,泵轴上不允许直接承受径向力和轴向力,以免造成油泵异常损坏。
    2、 安装联轴器时需仔细擦清联轴器孔和被连接轴的表面,以减小由振动引起轴端表面的微动磨损,从而长期保持配合轴径尺寸精度。
    3、 注意区分进油口和出油口。通常进油口大,出油口小,切勿颠倒,当验证油泵转向符合标牌箭头的方向时,才能点动电机,至油泵吸排油正常后再正式启动。
    4、 泵的吸油高度一般不超过500mm,泵吸入口压力在-0.02~0.025Mpa之间,泵的排量越大要求吸入压力越高。
    5、 泵的进油口,管接头直至油箱油面以上的整个吸油管道和附件的接合必须严格密封,任何部位不得漏气,否则将在油箱内产生大量泡沫,空气吸入还会使油泵产生气蚀,引起油泵异常噪音和引起液压系统的剧烈振动。
    6、 为防止油泵吸入杂物,减少磨损,泵的进油口应装置100~180μm的滤油器,其过滤能力应不小于泵流量的三倍,同时推荐在排油管道油口处安装精度为30~50μm的滤油器,以确保油液的清洁度,提高液压系统稳定性和液压元件的工作寿命。
    7、 为确保油泵的性能,延长使用寿命,液压系统应使用抗磨液压油,推荐选用N46号抗磨液压油,长期工作油温宜在10℃~60℃范围内。油箱设计宜采用封闭型,需定期清洗滤油器与检查油的品质,就实际情况更换工作油液。
