    双联定量叶片泵

    1、此系列是由两个高压叶片泵所组成,针对液压回路同时进行两个动作所需双液压泵而设计。单一吸油口,节省管道,使用方便,降低成本。
    备注: 1、其他详细规格请参照VQ15、25、35规格表 。 2、为降低噪音,大排量泵建议使用较低转速 (1200rpm)。 3、标*号者为:大排量泵最高使用压力为17.5MPa。 4、VQ125=VQ25+PV2R1;VQ225=VQ25+VQ25;VQ315=VQ35+PV2R1;VQ325=VQ35+VQ25;VQ425=VQ45+VQ25。 5、SVQ215=SVQ25+VQ15;SVQ435=SVQ45+SVQ35。

    型号说明:

    VQ215

    -22 +11 R -F -R X
    型号说明 大泵
    排量
    小泵
    排量
    旋转方向(从轴端看) 安装方式 吸油口方向 大泵出口方向
    (从轴端看)
    小泵出口方向
    (从轴端看)
    双联定量叶片泵
    (高压型)
    参照规格表

    参照规格表

     R:顺时针方向
    (标准)
     L:逆时针方向
    F:法兰式

    L:脚座式
    无标记:向上
    (标准)
    D:向下
    R:向右
    L:向左
    无标记:向上
    (标准)
    D:向下
    R:向右
    L:向左
    SVQ系列
    无标记:左上45°
    (标准)
    X:右上45°
    Y:右下45°
    Z:左下45°
    VQ系列
    向上(标准)
    D:向下
    R:向右
    L:向左
    规格表:
    型号

    最高使
    用压力MPa

    小流量泵排量
    mℓ/rev
    大流量泵排量
    mℓ/rev
    转数r/min 重量kg
    最低 最高 法兰型 脚座式
    VQ215 21.0 08、11、14、17、
    19、23、26、31
    18、22、26、32、38、
    43、52、60、65、75
    600 1800~1200 25 30
    VQ315 21.0
    (*17.5)
    28、11、14、17、
    19、23、26、31
    52、60、65、76、
    82、88、94、108
    (*116、123)
    600 1800~1200 45 55
    VQ225 24.5 18、22、26、32、38、
    43、52、60、65、75
    18、22、26、32、38、
    43、52、60、65、75
    600 1800~1200 31 36
    VQ325 21.0
    (*17.5)
    18、22、26、32、38、
    43、52、60、65、75
    52、60、65、76、
    82、88、94、108
    (*116、123)
    600 1800~1200 51 61
    VQ425 17.5 18、22、26、32、38、
    43、52、60、65、75
    136、156、189、
    216、237
    600 1800~1200 58 64
    SVQ215 21.0 08、11、14、17、
    19、23、26、31
    18、22、26、32、38、
    43、52、60、65、75
    600 1800~1200 30 35
    SVQ435 17.5 60、66、76、82、88、
    94、108、116、125
    136、156、189、
    216、237
    600 1800~1200 65 75

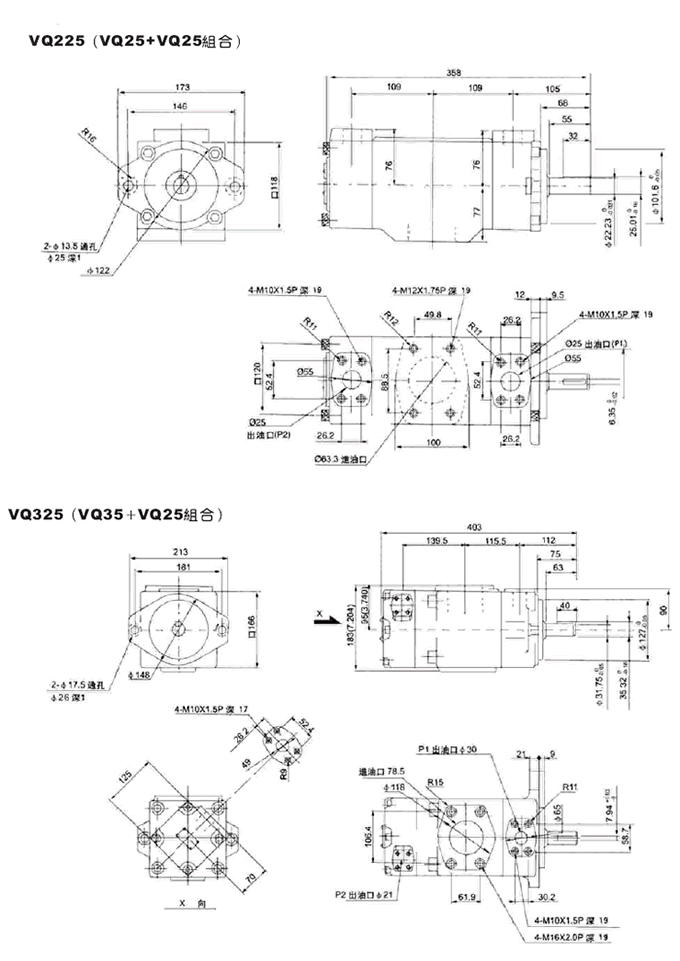

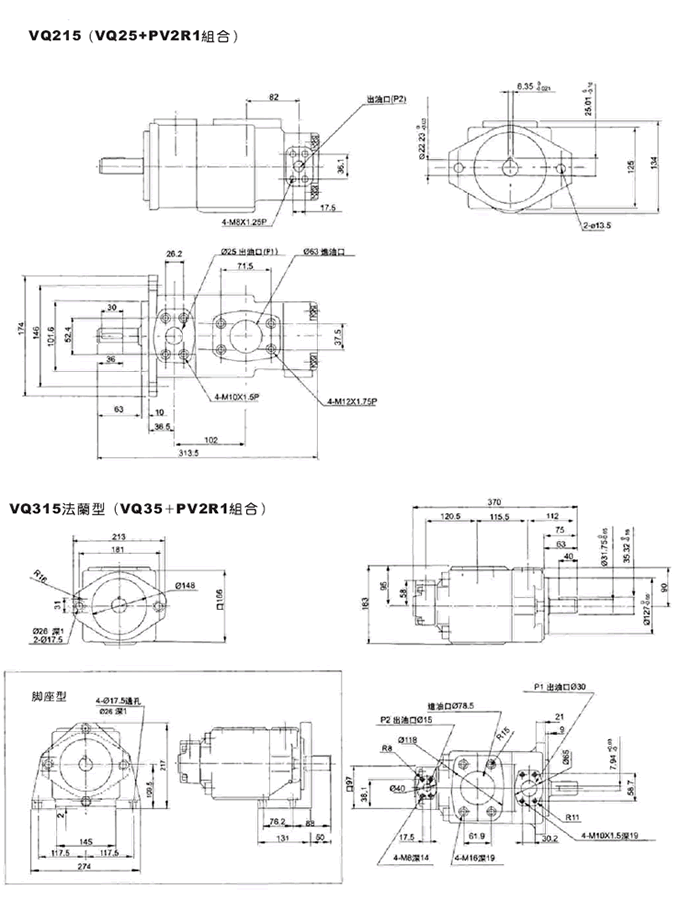

    外形尺寸:
    变量叶片泵变量叶片泵
