    Dimensions:
    Dimensions/Model A B C D E F G H J K L M
    B-15A08 381 160 300 139.719 33 6 235 1714 1175 6-M20 24 43
    B-15A11 381 149 300 196.869 22 6 290 2350 1175 6-M20 28 43
    B-18A11 450 149 380 196.869 22 6 320 2350 1175 6-M20 28 43
    B-21A15 530 161 380 285.775 27 6 3302 3302 140 6-M22 34 60
    B-24A15 610 170 380 285.775 27 6 3302 3302 165 6-M22 35 50
    Dimensions/Model N max N min O max O min P max P min Q R S T U max V W 70X70 Y
    B-15A08 82 767 43.75 18.25 44 21 62 22 43 5 M130×20 6-M16 60 70 165
    B-15A11 82 767 43.75 18.25 33 10 62 22 39 5 M130×20 3-M10 60 70 165
    B-18A11 82 767 78.25 18.25 33 10 62 22 39 5 M130×20 3-M10 60 70 165
    B-21A15 98.5 932 87.5 21.5 38 15 65 25 39 5 M155×30 3-M12 80 73 180
    B-24A15 108 1027 11.75 21.5 47 24 65 25 40 5 M175×30 3-M12 80 73 180
    Specifications:
    Specifications/Model Spindle nose size Thru-Hole mm Gripping range mm Jaw Stroke (diameter) Plunger Stroke mm Max.Draw Bar Pull Force kn(kgf)
    max min
    B-15A08 A2-8 117.5 381 30 10.6 23 71(7240)
    B-15A11 A2-11 117.5 381 30 10.6 23 71(7240)
    B-18A11 A2-11 117.5 450 30 10.6 23 71(7240)
    B-21A15 A2-15 140 530 87 10.6 23 90(9177)
    B-24A15 A2-15 165 610 109 10.6 23 90(9177)
    Specifications/Model Max.Gripping Force KN(kgf) Max.Speed min(r.p.m) Net Weight With Soft top jaws kg Moment of inertia kg Matching Cylinder Max.pressure mpa(kgf) Matching Hard top jaw Matching soft top jaw
    B-15A08 180(18355) 2500 134 2.470 F2511H 2.3(23.5) HB15A1 SB15C1
    B-15A11 180(18355) 2500 127 2.385 F2511H 2.3(23.5) HB15A1 SB15C1
    B-18A11 180(18355) 2000 178 4.775 F2511H 2.3(23.5) HB15A1 SB15C1
    B-21A15 234(23861) 1700 246 9.25 F2511H 3.0(30.6) HB18B2 SB18A2
    B-24A15 234(23861) 1400 304 16.85 F2511H 3.0(30.6) HB18B2 SB18A2

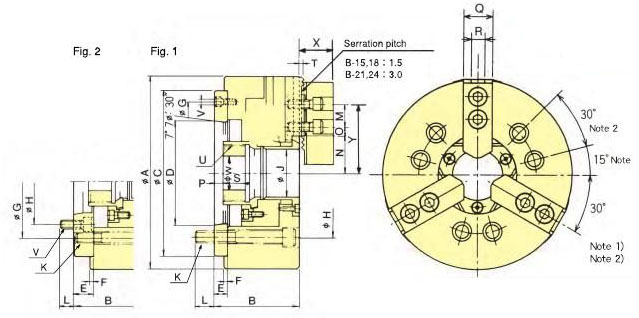

    Dimensional Drawings:
