    先导式溢流阀
    溢流阀装在泵和阀系统之间,保护系统避免过载。当系统不需要动力时,可以使用一台合适的先导阀来 “排放”平衡活塞式下卸载,避免了能量浪费,并且降低了运行成本。
    一种灵敏的调整机构允许以精细的增量在很宽的范围内设定压力,直至达到阀的最高额定值。
    在控制台或其他远程位置采用多级式溢流阀,并且去掉分别安装的液压远程控制和相应的接管,其结果 是降低安装成本。阀采用SAE直螺纹、NPT螺纹连接,或都有接口与集成块或底板的安装,提供无泄漏的 连接。
    选型参考:
    编号/说明 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
    (F3) C S 5 (H) 06 2 A (P) C (V) M (S1) (PA5) W(L) B (9) P08 100
    1 密封件 F3-用于CG5,所有的内部密封件是F3,接品的密封件是丁睛橡胶。型号加上前缀F3,用于合成油液。空白-对于CSS和CTS省略(所有密封件是F3作为标准)
    2 阀类型 C-溢流阀
    3 连接 G-集成块或底板安装(不适用于03规格阀)S-SAE直螺纹 T-NPTF螺纹*(不适用于03规格阀) *不推荐
    4 控制形式 5-电磁铁控制(先导式)
    5

    大流量标记 H-大流量阀(不适用于CT型) 空白-如果不需要,省略

    6 阀规格 03-8750-14UNF-2B直螺纹(0.625管子)06-1.0625-12UN-2B直螺纹(0.750管子)或3/4"管子 10-1.6250-12UN-2B直螺纹(1.250管子)或1/4"管子
    7 先导阀芯功能 0,1,或-2指示排放条件,见图形符号
    8 先导阀芯弹簧配置 A-弹簧偏置 C-弹簧对中 F-通电对中
    9 手动越板控制 P-在端盖的普通越权控制(仅单电磁铁型)空白-如果不需要,省略
    10 压力范围 B-8.5至70bar(125至1000 psi) C-35至140bar(500至2000 psi) F-100至210bar(1500至3000 psi)
    11 高排放弹簧 V-安装了可选择的高排放弹簧(在大流量型号中要求) 空白-如果不需要,省略
    12 标记符号 M-电气选项和特征
    13 阀芯指示器开关 仅对于弹簧偏置。不适用于手动越权控制型。 S-开头未接线 S1-开关已接线,常开 S2-开关已接线,常闭
    14 电气连接 PA3-3针插座(仅单电磁铁型) PA5-5针插式 PB-“Insta-插座”带插头和插座 空折-如果不需要,省略
    15 接线盒 U-ISO 4400(DIN 43650)接插件(关于使用指示器灯请与你的威格士代表联系) W-1/2“NPT螺纹接线盒 WL-1/2”NPT螺纹接线盒,带线圈指示灯
    16 线圈电压额定值 B-115/120V AC 60 HZ和110V AC 50HZ D-230V AC 60 HZ和220/230V AC 50HZ F-6V DC G-12V DC H-24V DC
    17

    线圈瓦数 9-低瓦数线圈(仅B线圈) 空白-如果不需要,省略

    18 先导阀油口节流口 *00-实心堵头 *03-0.30(0.012)*06-0.60(0.024 )*08-0.80(0.030) *10-1.00(0.040)*13-1.30(0.050)*15-1.50(0.060)*20-2.00(0.080)*23-2.30(0.090)空白-如果不需要,省略 *=P,T,A或B根据要求
    19 设计号 100-对于CS5和CT5型(使用DG4V-35 先导阀) 110-对于CG5型(使用DG4V-3高性能先导阀) 会改变,对于设计号100至109和对于设计号110至19安装尺寸相同。

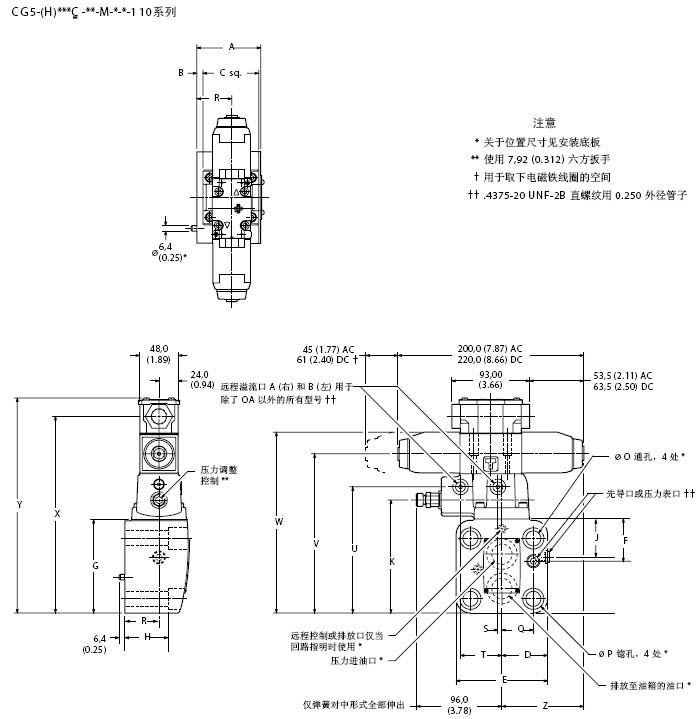

    安装尺寸:
