  • 首页 > 威格士液压系列 > 单向顺序阀
    单向顺序阀
    溢流阀装在泵和阀系统之间,保护系统避免过载。当系统不需要动力时,可以使用一台合适的先导阀来 “排放”平衡活塞式溢流阀。这个排放使泵通过溢流阀在低压下卸载,避免了能量浪费,并且降低了运 行成本。一种灵敏的调整机构允许以精细的增量在很宽的范围内设定压力,直至达到阀的最高额定值。
    在控制台或其他远程位置采用多级式溢流阀,并且支掉分别安装的液压远程控制和相应的接管,其结果 是降低安装成本。阀采用SAE直螺纹、NPT螺纹连接,或者有接口与集成块或底板安装,提供无泄露的连接。
    选型参考:
    编号/说明 1 2 3 4 5 6 7 8
    (F3) CG (H) 06 C (V) (Y) 50
    1 密封件 F3-用于矿物油和难燃油液 空白-如果不需要,省略
    2 型号系列 C-溢流阀门G-底板安装
    3 大流量标记 H-大流量阀(仅适用于溢流阀) 空白-如果不需要(并且驿于顺序阀),省略
    4 阀规格 06-1.0625-12UN-2B直螺纹(0.750管子)或3/4管子 10-1.6250-12UN-2B直螺纹(1.250管子)或1/4“管子
    5 压力范围 B-8.5至70bar(125至1000 psi) C-35至140bar(500至2000 psi)F-100至210bar(1500至3000 psi)
    6 高排放弹簧 V-安装了可选择的高排放弹簧(在大流量型号中要求) 空白-如果不需要省略
    7 顺序阀标记 Y-作为顺序阀配置 空白-对于溢流阀,省略
    8 设计号 50-对于06规格的阀 30-对于10规格的阀 会改变,设计号30至39和设计号50至59,安装尺寸相同
    规格表:
    型号 压力范围 额定流量l/min(US gpm)
    标准 大流量
    CG-06-B*-50 8.5至70(125至1000) 227(60) 340(90)
    CG-06-C*-50 35至140(500至2000)
    CG-06-F*-50 100至210(1500至3000)
    CG-10-B*-30 8.5至70(125至1000) 454(120) 680(180)
    CG-10-C*-30 35至140(500至2000)
    CG-10-F*-30 100至210(1500至3000)

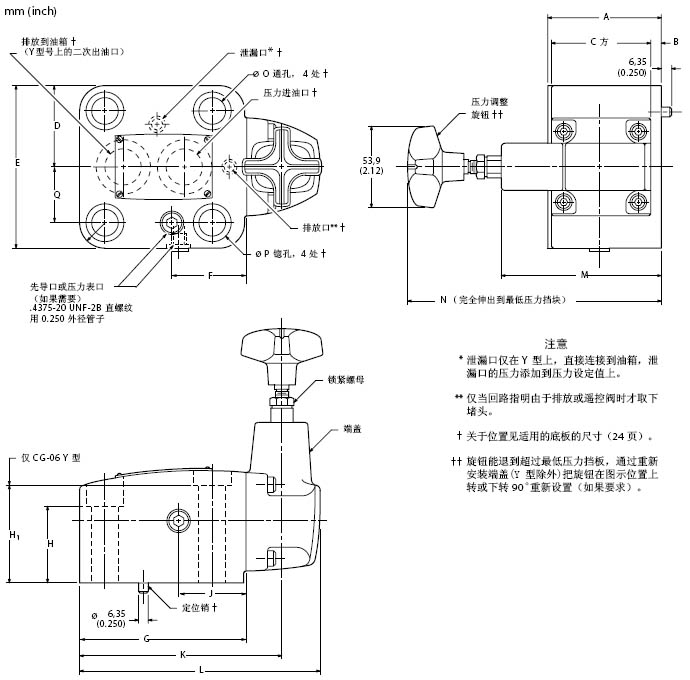

    安装尺寸:
