与机床主轴直接连接,刚性好,精度高。
适用于盘类、棒类工件的精加工。
|

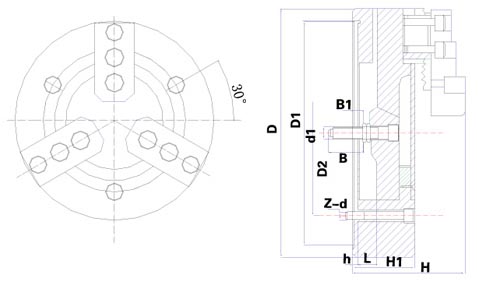

尺寸参数：
| 规格D |
D1 |
D2 |
D3 |
D4 |
D5 |
H1 |
H |
h |
h1 |
p |
Qmax |
Qmin |
Rmax |
Rmin |
B |
B1max |
B1min |
d1 |
z-d |
| K55-160 |
82.563 |
104.8 |
28 |
M36×1.5 |
42 |
93 |
140 |
15 |
6.5 |
20 |
20 |
7 |
33.1 |
28.3 |
20 |
15 |
-3 |
16.3 |
6-M10 |
| K55-200 |
106.375 |
133.4 |
41 |
M48×1.5 |
56 |
105 |
159 |
16 |
6.5 |
24 |
26 |
9 |
43.8 |
38.2 |
22 |
16 |
-4 |
19.5 |
6-M12 |
| K55-250 |
139.719 |
171.4 |
52 |
M60×2.0 |
68 |
120 |
175 |
18 |
8 |
28 |
43 |
7 |
48.5 |
42 |
30 |
18 |
-7 |
24.2 |
6-M16 |
| K55-315 |
196.869 |
235 |
70 |
M80×2.0 |
94 |
137 |
206 |
20 |
10 |
32 |
56 |
17 |
61.5 |
54.5 |
30 |
20 |
-6 |
29.4 |
6-M20 |
性能参数：
| 规格D |
楔心套行程Lmax |
爪行程t（直径） |
许用推拉力kN |
最大夹紧力kN |
极限转速r/min |
夹紧范围 |
撑紧范围 |
推荐油缸 |
净重kg |
| K55-160 |
18 |
9.6 |
23 |
51 |
5000 |
12-140（160） |
60（30）-140（160） |
P23125,P25125 |
16 |
| K55-200 |
20 |
10.6 |
35 |
78 |
4000 |
16-180（200） |
75（36）-180（200） |
P23160,P25125 |
27 |
| K55-250 |
25 |
13 |
45 |
100 |
3500 |
25-230（250） |
96（45）-230（250） |
P23160,P25160 |
43 |
| K55-315 |
26 |
14 |
60 |
130 |
3000 |
40-280（315） |
110（60）-280（315） |
P23200,P25160 |
66 |
注：表中（）数值适用于十字键软爪卡盘。
|
