1、内径把握専用のドローダウンチャック。
2、ワークをチャック端面へ引きつけて把握しますので、ワークの浮上がりがありません。
|
产品规格：
| 形式番号 仕 様 |
H013M |
| 6 |
8 |
10 |
(12) |
爪のストローク
（直径にて） |
mm |
5.8 |
7.2 |
10.8 |
10.8 |
プランジャストローク
（シリンダストローク） |
mm |
8 |
10 |
15 |
15 |
最大最小把握径
（内径） |
最大mm |
140 |
180 |
220 |
270 |
| 最小mm |
40 |
48 |
65 |
80 |
| 最高使用回転数 |
r/min |
5000 |
4500 |
4000 |
3500 |
| 許容シリンダ力 |
kN |
14.7 |
24.5 |
34.3 |
44.1 |
| 把 握 力 |
kN |
24.5 |
44.1 |
58.8 |
73.5 |
| 慣性モーメント |
kgm2 |
0.045 |
0.17 |
0.38 |
0.73 |
| 質 量 |
kg | 13 |
26 |
43.5 |
68 |
| 対応シリンダ |
|
|
|
|
| HH4C |
形式番号 |
80 |
100 |
125 |
140 |
| 最高使用圧力 |
MPa |
3.4 |
3.5 |
3.1 |
3.1 |
| H05CH |
形式番号 |
200 |
250 |
300 |
300 |
| 最高使用圧力 |
MPa |
0.5 |
0.5 |
0.5 |
0.6 |
| イメージ図 PDF |
★ |
★ |
★ |
★ |
| CADデータ DXF |
★
|
★ |
★ |
★ |
| カタログ PDF |
★ |
| 取扱説明書 PDF |
★ |
注： （ ）の形式は受注生産です。

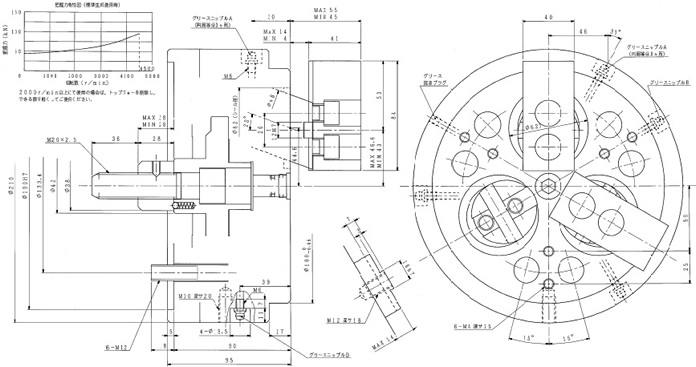

尺寸图：
|
