    H014M二爪后拉式卡盘
    1、異形ワークの把握に適した2爪ドローダウンチャック。
    2、ワークをチャック端面へ引きつけて把握しますので、ワークの浮上がりがありません。
    3、長手寸法公差の厳しい異形ワークに最適。
    产品规格:
    形式番号 仕 様 H014M
    6 8 (10)
    爪のストローク
    (直径にて)
    mm 7 7 10.2
    プランジャストローク
    (シリンダストローク)
    mm 11 11 16
    最大最小把握径
    (外径)
    最大mm 165 210 254
    最小mm 35 40 50
    最高使用回転数 r/min 2500 2200 1800
    許容シリンダ力 kN 9.8 16.7 24.5
    把 握 力 kN 15.7 27.5 39.2
    慣性モーメント kgm2 0.048 0.14 0.38
    質 量 kg 14 26 42
    対応シリンダ
    HH4C 形式番号 80 100 125
    最高使用圧力 MPa 2.3 2.4 2.2
    H05CH 形式番号 175 200 250
    最高使用圧力 MPa 0.4 0.6 0.5
    イメージ図 PDF
    CADデータ DXF
    カタログ PDF
    取扱説明書 PDF

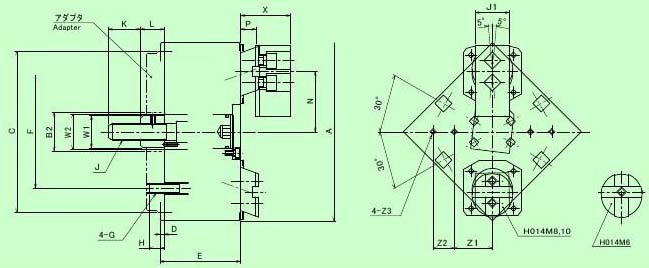

    尺寸图:
