| 形式番号 仕 様 |
H018M |
| 8 |
10 |
12 |
(15) |
爪のストローク
（直径にて） |
mm |
10.7 |
13.4 |
13.4 |
16.08 |
プランジャストローク
（シリンダストローク） |
mm |
20 |
25 |
25 |
30 |
| 最大最小把握径（外径） |
最大mm |
210 |
254 |
304 |
360 |
| 最小mm |
20 |
20 |
30 |
40 |
| 最高使用回転数 |
r/min |
3200 |
2700 |
2500 |
2000 |
| 許容シリンダ力 |
kN |
29.4 |
44.1 |
53.9 |
63.7 |
| 把 握 力 |
kN |
58.8 |
85.3 |
112 |
127 |
| 慣性モーメント |
kgm2 |
0.16 |
0.37 |
0.81 |
2.12 |
| 質 量 |
kg |
28 |
46 |
70 |
117 |
| 対応シリンダ |
|
|
|
|
| C1TA |
形式番号 |
140 |
165 |
*190 |
190 |
| 最高使用圧力 |
MPa |
2.6 |
3.1 |
2.9 |
3.4 |
| HH4C |
形式番号 |
*125 |
*140 |
*160 |
*180 |
| 最高使用圧力 |
MPa |
2.6 |
3.1 |
2.9 |
2.7 |
| H05CH |
形式番号 |
*300 |
*300 |
-- |
-- |
| 最高使用圧力 |
MPa |
0.4 |
0.6 |
-- |
-- |

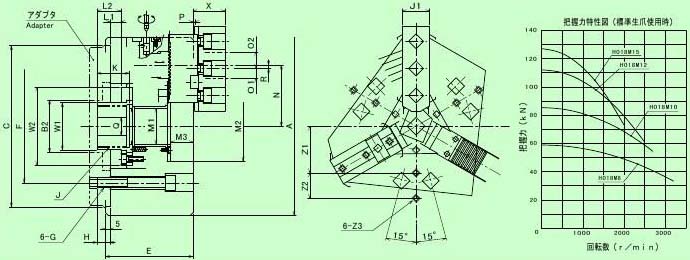

| イメージ図 PDF |
★ |
★ |
★ |
★ |
| CADデータ DXF |
★ |
★ |
★ |
★ |
| カタログ PDF |
★ |
| 取扱説明書 PDF |
★ |
注：1.（ ）の形式は受注生産です。
2.＊印の回転シリンダにはストローク規制が必要です。
